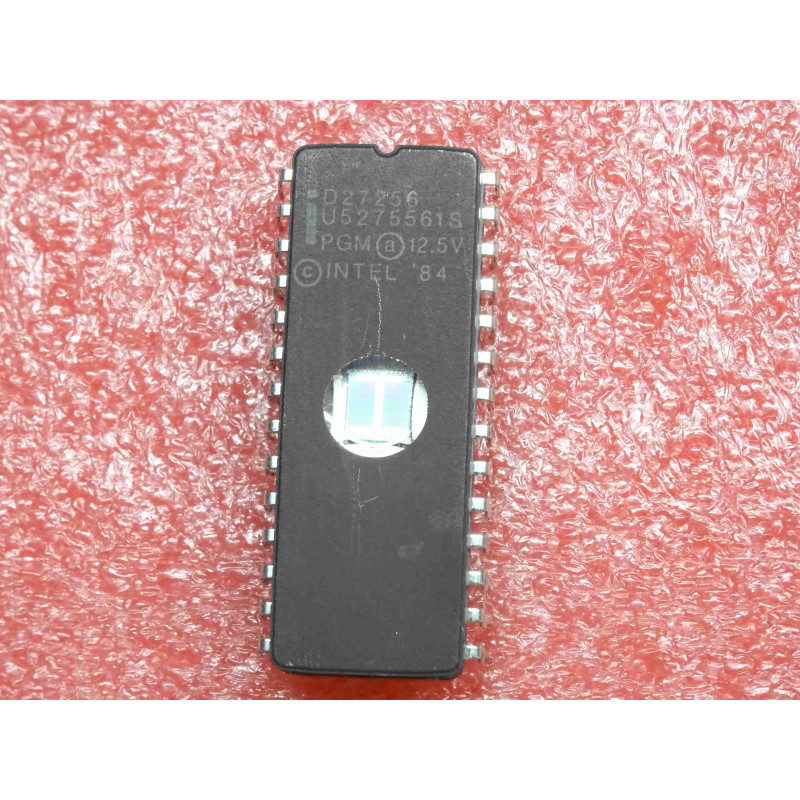

La D27256 est une mémoire morte effaçable par rayons ultraviolets (UV-EPROM) de 256 Kbits, organisée en 32 768 mots de 8 bits (32 Ko). Fabriquée par Intel en boîtier céramique avec une fenêtre en quartz, elle affiche un temps d'accès de 250 nanosecondes. C'est le composant standard absolu pour stocker le BIOS, le firmware ou le système d'exploitation des ordinateurs rétro (PC XT/AT, Amstrad, MSX) et des cartes électroniques industrielles des années 80 et 90.
Note technique :
Effacement UV : Pour vider la mémoire et remettre tous les bits à 1, le composant doit être exposé à une lumière ultraviolette de haute intensité (onde courte de 253,7 nm) à travers sa fenêtre en quartz pendant environ 15 à 20 minutes.
Algorithme de programmation : Elle utilise l'algorithme "Intelligent Programming" d'Intel qui permet de flasher la puce de manière ultra-rapide en utilisant des impulsions de tension de 12,5V sur la broche VPP (broche 1).
Conseils Pro :
Protection des données (L'étiquette opaque) : Une fois l'EPROM programmée, il est impératif de coller une étiquette opaque (généralement en aluminium ou vinyle noir) sur la fenêtre en quartz. La lumière ambiante du jour ou les tubes néons d'un atelier contiennent des rayons UV qui finissent par effacer ou corrompre les données de la puce au bout de quelques mois ou années.
Maintenance & Diagnostic (Remplacement par de l'EEPROM) : 1. Si vous lisez la puce sur un programmateur (type TL866) et qu'elle renvoie des lignes de "FF" ou des données corrompues, elle a pris la lumière ou a dépassé sa durée de rétention naturelle (environ 20-30 ans).
2. Pour simplifier vos réparations sans sortir la lampe UV à chaque modification, sachez que la D27256 peut souvent être remplacée directement sur son support par une mémoire EEPROM électrique de type W27E256 (Winbond). Son brochage est compatible et elle s'efface électriquement en 1 seconde sur votre programmateur.
