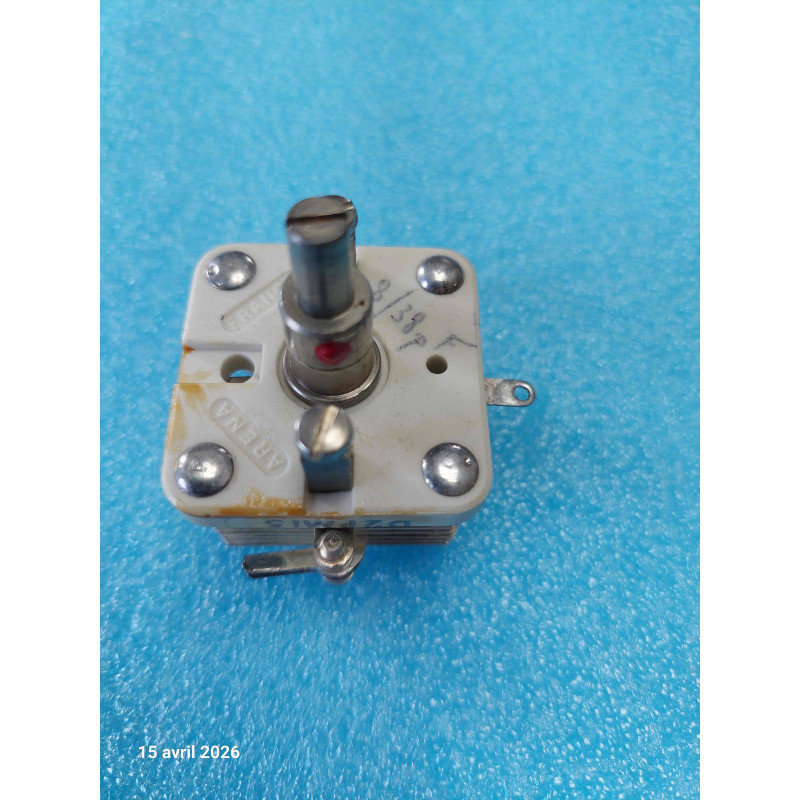

Le condensateur variable à air simple cage de référence D2PMI5, offrant une plage d'ajustement élargie de 8 à 38 pF, est un composant passif de haute précision et de qualité radiofréquence, conçu pour l'accord fin des circuits oscillants LC, la syntonisation d'oscillateurs et l'ajustement de filtres ou d'antennes dans les équipements RF et de mesure.
Type de Composant : Condensateur variable à air à plaques multiples (Air Variable Tuning Capacitor).
Référence Fabricant : D2PMI5.
Configuration : Simple cage (une section unique sur axe rotatif).
Plage de Capacité : 8 à 38 pF (Offrant une plage d'accord polyvalente pour les circuits résonnants).
Diélectrique : Air (garantissant un facteur de qualité $Q$ très élevé, des pertes diélectriques minimales et une excellente stabilité thermique).
Signification de la conception :
Précision RF : L'imbrication de lames métalliques semi-circulaires sans contact direct permet un réglage progressif, fluide et sans usure des fréquences hautes.
Repérage et Connexion :
Identifiez les bornes : le châssis et l'axe central constituent généralement le pôle relié à la masse (rotor), tandis que les lames fixes isolées par des cales en céramique ou en stéatite forment le point chaud (stator).
Environnement : Récepteurs et émetteurs radio, circuits d'accord haute fréquence, filtres passe-bande RF et instruments de laboratoire.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Court-circuit intermittent ou frottement mécanique audible lors de la rotation de l'axe, provoqué par la présence de poussières ou par un voilement des lames.
Mesures : Valider l'absence de court-circuit entre rotor et stator dans toutes les positions et vérifier la variation de la capacité de 8 à 38 pF à l'aide d'un capacimètre.
Recommandations de Montage & Restauration :
Précautions de Nettoyage : Dépoussiérez délicatement les lames à l'air sec ou à l'aide d'un pinceau fin imbibé d'alcool isopropylique pur. N'appliquez jamais de corps gras (huile ou lubrifiant) sur les lames d'air pour éviter de piéger les impuretés et de perturber le fonctionnement RF.
