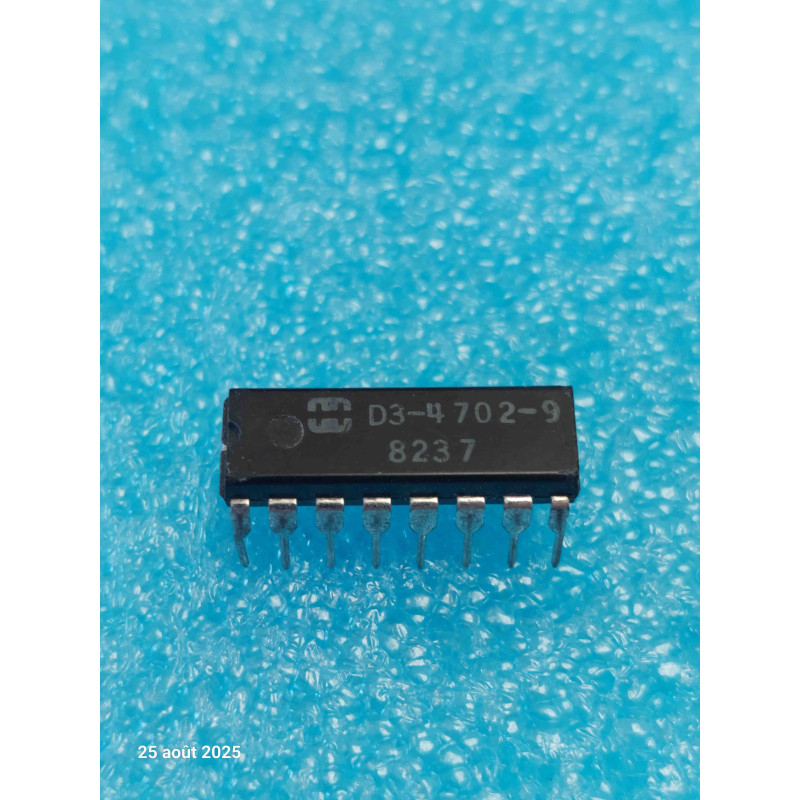

Le D3-4702-9 (parfois référencé HD3-4702-9) est un circuit intégré logique numérique CMOS de haute spécification, développé historiquement par Intersil (puis repris par Harris Semiconductor). Logé dans un boîtier DIP16 en céramique étanche (CerDIP), ce composant est un générateur de taux de baud programmable (Baud Rate Generator).
Le préfixe D3 désigne une fabrication en technologie CMOS avancée à haute fiabilité, et le suffixe -9 indique qu'il est certifié pour une plage de température industrielle/militaire étendue allant de -40°C à +85°C (ou -55°C à +125°C selon les sous-séries militaires d'époque), conditionné en boîtier céramique. Il est conçu pour fournir des fréquences d'horloge de synchronisation extrêmement stables aux circuits de communication série UART/USART (comme le célèbre 6100 ou la famille 8251) des ordinateurs rétro, des terminaux de télécommunication et des équipements industriels embarqués des années 80.
Note technique :
Génération Multi-Canaux Simultanée : La force du D3-4702-9 est sa capacité à générer simultanément quatre signaux d'horloge de taux de baud différents (sorties Q0, Q1, Q2, Q3) à partir d'une seule horloge maîtresse ou d'un cristal de quartz externe. Cela permettait à une même carte mère d'époque de piloter plusieurs terminaux ou périphériques série fonctionnant à des vitesses différentes (par exemple, 300, 1200, 2400 et 9600 bauds).
Entrées de Sélection Programmables : Le choix des fréquences se fait par l'état logique appliqué sur les broches de sélection de s0 à s3. En modifiant ces niveaux hauts ou bas, les diviseurs internes modifient le rapport de division appliqué à l'horloge source.
Conseils Pro :
Le piège de la fréquence du Quartz d'entrée : Le calcul des taux de baud exacts du D3-4702-9 dépend entièrement de la fréquence du quartz qui lui est associé (généralement un quartz de 2,4576 MHz). Si le quartz d'époque a dérivé avec le temps ou s'il a été remplacé par une valeur standard approchante (comme 2,0 MHz), toutes les fréquences de sortie seront faussées. Cela provoquera des erreurs de transmission de caractères (caractères barbares ou "framing errors") insolubles sur la liaison série. Vérifiez la fréquence d'oscillation à la broche d'entrée avec une sonde d'oscilloscope haute impédance.
Intégrité du boîtier en Céramique (-9) : Le boîtier CerDIP scellé au verre de cette série industrielle offre une barrière totale contre l'humidité. Si vous devez l'utiliser en remplacement d'une version plastique standard (série CP) qui a souffert de corrosion sur une machine industrielle, ce modèle en céramique offrira une fiabilité à toute épreuve. Prenez soin de ne pas plier brutalement les broches métalliques lors de l'insertion sur le support, car les broches des boîtiers céramiques d'époque sont plus rigides et cassantes que celles des boîtiers plastiques.
