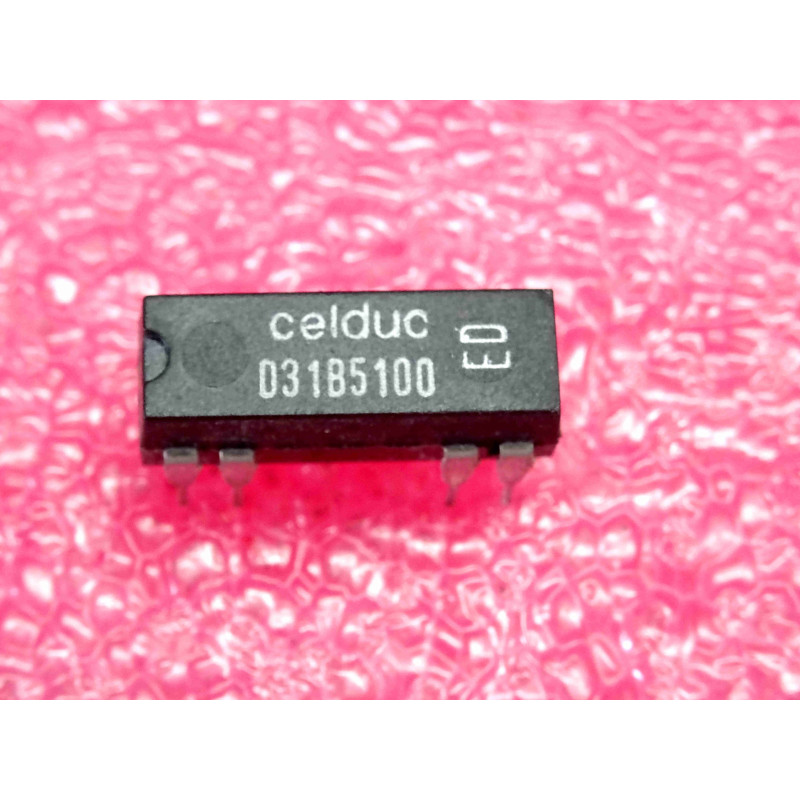

Le D31B5100 est un relais thermique miniature de type Reed d'époque, fabriqué par le spécialiste français Celduc. Logé dans un boîtier DIL (Dual In-Line) standard à 14 broches (dont seulement 4 ou 5 sont physiquement présentes pour les connexions), ce composant intègre une ampoule Reed scellée sous vide pour assurer la commutation.
Sa spécificité majeure réside dans son contact unique normalement fermé (1 NC / 1 Form B), une configuration moins courante que les versions normalement ouvertes. C'est une pièce de choix pour la maintenance de cartes d'alarmes vintage, d'appareils de mesure métrologiques, d'équipements de télécommunication ou d'interfaçage d'époque exigeant une isolation galvanique totale et une vitesse de commutation très rapide.
Note technique :
Fonctionnement Inverse du Contact (Form B) : Au repos (bobine non alimentée), le contact interne est fermé et laisse passer le courant. Dès que la bobine reçoit ses 12V nominaux, le champ magnétique généré force les lames de l'ampoule Reed à s'écarter, ouvrant le circuit.
Brochage Classique DIL (Vue de dessus) : Sauf variante spécifique Celduc à vérifier sur le circuit imprimé, les relais Reed DIL standard positionnent généralement la bobine sur les broches de commande extrêmes (ex: broches 2 et 6, ou 1 et 14) et le contact sec sur les broches centrales (ex: broches 8 et 13, ou 7 et 8).
Conseils Pro :
Le piège de la diode de roue libre manquante : Bien que la bobine de ce petit relais Reed consomme très peu de courant (environ 10 à 12 mA sous 12V), son inductance génère une tension inverse violente (force contre-électromotrice) lors de sa coupure. Si le relais est piloté directement par un transistor ou une sortie logicielle de décodage sans diode de roue libre (type 1N4148) câblée en parallèle inverse sur la bobine, le transistor de commande finira par claquer de manière intermittente. Vérifiez si la diode est déjà intégrée à la puce ou présente sur la carte mère d'époque.
Attention aux surcharges de commutation (L'ampoule fragile) : Les lames métalliques d'un relais Reed sont extrêmement fines et sensibles aux arcs électriques. Si vous utilisez ce contact NC pour couper une charge même légèrement inductive (comme une petite électrovanne, un autre relais plus gros, ou une ligne de forte capacité), l'étincelle à l'ouverture va littéralement souder les contacts entre eux. Le relais restera bloqué en position fermée (collé). Ajoutez impérativement un réseau d'amortissement RC (Snubber) ou une diode de protection aux bornes de la charge commutée.
