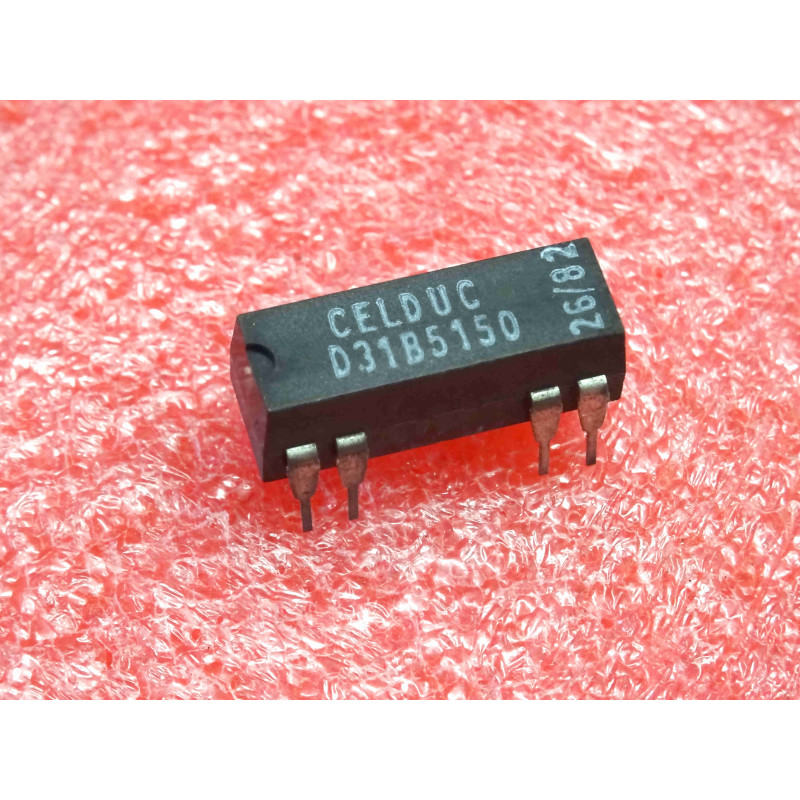

Le lot de 2 relais Reed (relais à lame souple au format DIL) de la marque française Celduc de référence D31B5150 est un composant de commutation statique de haute précision, conçu pour des applications nécessitant une logique normalement fermée, un encombrement réduit et une isolation galvanique sous une tension de commande de 12V continu.
Type de Composant : Relais Reed en boîtier DIL / Relais à lame souple (DIL Reed Relay).
Fabricant / Référence : Celduc / D31B5150.
Configuration des Contacts : 1 Contact Normalement Fermé (1 Form B / 1 NC - Normally Closed).
Tension Nominale d'Entrée (Bobine) : 12 Vdc (Courant continu).
Conditionnement : Lot de 2 unités.
Signification de la conception :
Technologie Reed : Les contacts hermétiquement scellés sous atmosphère inerte dans une ampoule de verre garantissent une immunité totale contre l'oxydation, une durée de vie mécanique exceptionnelle et une vitesse de commutation élevée pour les signaux faibles.
Logique Inversée (1 Form B) : Le circuit est fermé au repos et s'ouvre dès l'excitation de la bobine, idéal pour les boucles de sécurité, les systèmes de test et les schémas de commande spécifiques.
Repérage et Connexion : Identifiez rigoureusement le brochage (bornes de bobine et contacts Reed NC) avant l'implantation sur circuit imprimé ou sur support. Veillez à ne pas tordre excessivement les broches à proximité immédiate du corps en verre pour éviter toute rupture du scellement hermétique.
Environnement : Appareils de mesure de précision, équipements de test automatisés, cartes de télécommunication et systèmes électroniques nécessitant des sécurités à logique inversée.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence d'ouverture du contact NC lors de l'application de la tension de commande 12V, résistance de contact anormale due à un collage de lame (suite à une surcharge transitoire), ou coupure du bobinage.
Mesures : Mesurer la résistance ohmique de la bobine à l'ohmmètre et vérifier la continuité au repos (0 ohm) ainsi que son interruption franche sous tension.
Recommandations de Montage & Restauration :
Champ Magnétique : En raison de la sensibilité de la technologie Reed, évitez de positionner ces relais à proximité immédiate de transformateurs de forte puissance ou de sources de champs magnétiques externes qui pourraient perturber leur commutation.
