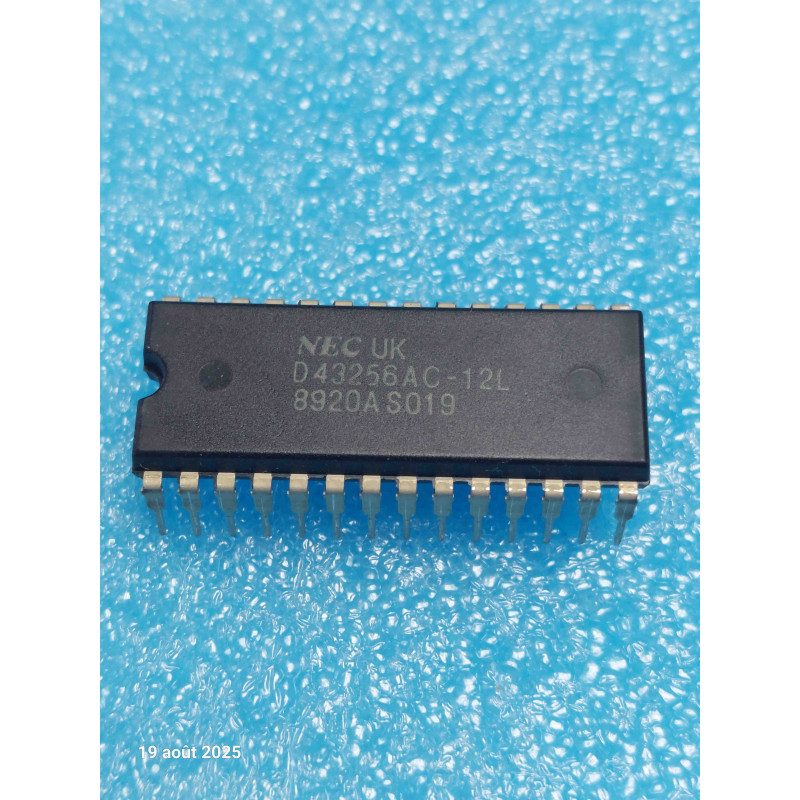

Le uPD43256AC-12L (ou D43256AC-12L) est un circuit intégré de mémoire vive statique (SRAM) asynchrone d'époque, développé par NEC (Nippon Electric Company). Logé dans un boîtier DIP28 standard (largeur de 600 mils / large), ce composant offre une capacité de 256 Kilobits, configurée en 32 768 mots de 8 bits (32K x 8).
Grand standard de l'industrie au même titre que la puce Sony précédente, sa structure CMOS lui confère une excellente fiabilité et un courant de rétention dérisoire en mode veille. Le suffixe -12L indique un temps d'accès de 120 ns (nanosecondes) couplé à la version Low Power (basse consommation pour sauvegarde sur pile). C'est une pièce New Old Stock (NOS) maîtresse pour réparer ou restaurer des ordinateurs 8/16 bits (Macintosh, Atari ST, cartes mères 286/386), des échantillonneurs et synthétiseurs vintage, ainsi que des flippers et cartes électroniques d'automatisation industrielle.
Note technique :
Brochage Standardisé JEDEC (Famille 62256) : Ce composant NEC est un équivalent broche à broche parfait de toutes les RAM de la série 62256.
Broches de Contrôle Multiples (DIP28) :
A0 à A14 (15 broches) : Bus d'adresses.
I/O1 à I/O8 (8 broches) : Bus de données bidirectionnel.
CE barre (Chip Enable / broche 20) : Sélection de la puce et bascule en veille (actif au niveau BAS).
OE barre (Output Enable / broche 22) : Commande de lecture (actif au niveau BAS).
WE barre (Write Enable / broche 27) : Commande d'écriture (actif au niveau BAS).
Alimentation : VCC en broche 28 (+5V) et GND en broche 14 (Masse).
Conseils Pro :
Le piège des lignes de sélection au démarrage (Données corrompues) : Si vous utilisez cette puce NOS sur une carte CPU d'époque dotée d'une sauvegarde par pile, assurez-vous que le circuit de "Power-On Reset" de la machine fonctionne correctement. Si la tension +5V s'effondre lentement à l'extinction et que la ligne CE barre (broche 20) n'est pas immédiatement verrouillée au niveau HAUT (+5V de la pile) par le circuit de surveillance, la puce exécutera des cycles d'écriture parasites, corrompant les données ou les fichiers de sauvegarde de l'appareil.
Format Large uniquement : Tout comme la version Sony, ce boîtier plastique est au format 600 mils (large). Vérifiez bien votre implantation, car les déclinaisons CMS ou "Skinny" (étroites) ne partagent pas la même empreinte physique.
