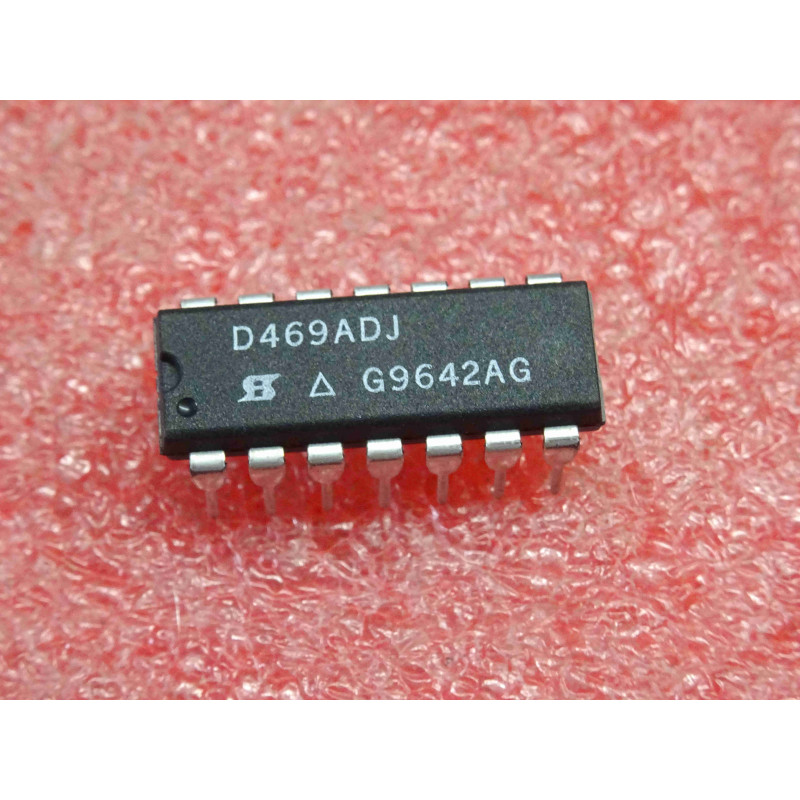

Le D649ADJ (parfois répertorié ou marqué D469A DJ selon la disposition de l'impression sur le boîtier) est un circuit intégré de puissance analogique et logique de haute performance, conçu à l'origine par Siliconix (intégré plus tard par Teledyne / Microchip). Ce composant se présente sous la forme d'un boîtier DIP14 plastique standard (entraxe de 300 mils, 14 broches), une configuration classique pour les cartes de commande industrielles et robotiques de cette génération.
Il s'agit d'un quadruple pilote de puissance à courant élevé (Quad High-Current Power Driver), capable de commuter des charges importantes allant jusqu'à 15 V et 1,5 A par canal. Il intègre quatre commutateurs indépendants interfaçables directement avec des signaux logiques de faible niveau (TTL ou CMOS). Dans l'électronique industrielle, les automates de commande, les imprimantes thermiques de ligne, les systèmes de home automation avancés et le pilotage de relais lourds ou de moteurs pas-à-pas, ce circuit sert de passerelle robuste entre le processeur de contrôle et la puissance mécanique ou inductive. C'est un composant d'origine géré en qualité New Old Stock (NOS), indispensable pour restaurer ou maintenir les cartes de commande d'époque sans modifier le routage d'origine.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic des canaux grillés (Le piège de la charge inductive en court-circuit) : Si un relais reste enclenché en permanence, si un moteur pas-à-pas rate des pas de façon cyclique, ou si une partie du circuit intégré chauffe instantanément à s'en brûler le doigt dès la mise sous tension, l'un des quatre canaux de l'D649ADJ est en court-circuit interne. Méthode d'atelier : Un driver de puissance grille rarement sans raison externe. Avant d'insérer votre puce NOS neuve, mesurez l'impédance de la charge connectée sur chaque broche de sortie (relais, solénoïde, bobinage de moteur). Si une bobine est en court-circuit ou si sa résistance interne s'est effondrée, elle détruira immédiatement le canal correspondant de votre nouveau composant.
Le piège de l'absence de diodes de roue libre (L'effet d'extra-courant de rupture) : Lorsque l'on coupe l'alimentation d'une charge inductive (comme la bobine d'un gros relais ou d'un moteur), celle-ci génère une très forte surtension inverse (extra-courant de rupture). Si le schéma de la carte n'intègre pas de diodes de protection externes (type 1N4007 ou diodes Schottky rapides) montées en inverse aux bornes de la charge, ces pointes de tension répétées finissent par percer le silicium de sortie du D649ADJ. Vérifiez systématiquement l'état de ces diodes périphériques.
Précautions de brasage et montage sur support tulipe : Comme le D649ADJ manipule des courants importants (jusqu'à 1,5 A), les broches de masse et de puissance dissipent les calories directement à travers les pistes en cuivre du circuit imprimé. Sur les cartes d'époque (notamment simples ou doubles faces), ces pistes larges collées sur bakélite ou époxy vert se décollent facilement sous une chaleur excessive. Réglez votre fer à 320 degrés Celsius maximum et utilisez une tresse à dessouder fine saturée de flux pour libérer les 14 broches. Pour l'installation de votre pièce NOS neuve, soudez impérativement un support tulipe DIP14 de grade professionnel. Cela protège le silicium d'origine de la chaleur de brasure et fiabilise les contacts pour l'avenir tout en facilitant les relevés à la pointe de touche.
