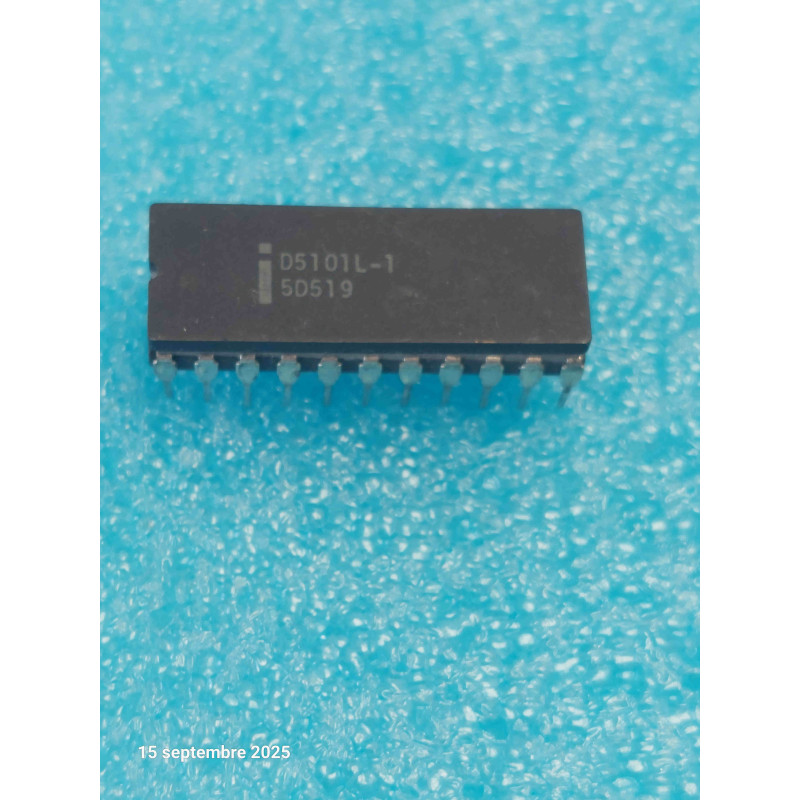

Le D5101L-1 (ou D5101L -1) est un circuit intégré de mémoire vive statique (SRAM) historique d'une capacité de 1024 bits, organisée en 256 mots de 4 bits (256 x 4). Fabriqué par Intel, le pionnier de cette architecture, ce composant haut de gamme est logé dans un boîtier DIP Céramique (CerDIP) à 22 broches.
La déclinaison "L" spécifie la version triée pour sa consommation infime en mode veille (Low Standby Power), et le suffixe "-1" garantit le temps d'accès le plus rapide de sa génération (450 ns). C'est la puce de sauvegarde par batterie la plus célèbre de l'histoire des flippers de collection (Pinballs d'époque Bally, Williams, Gottlieb), des stations radio rétro et des ordinateurs primitifs.
Note technique :
L'excellence du boîtier D (Céramique) d'Intel : Contrairement aux versions plastiques (P5101L), le boîtier en céramique étanche ("D" pour Cerdip) protège le die de silicium d'Intel contre le vieillissement, l'humidité et la corrosion des pistes internes. C'est la version la plus durable et la plus recherchée pour fiabiliser définitivement une carte mère de collection.
Le Piège du Format Physique DIP22 : Attention lors de vos implantations. Le boîtier DIP22 possède une largeur d'entraxe intermédiaire très spécifique de 0,4 pouce (10,16 mm). Il est plus large qu'un DIP16 classique (0,3 pouce) mais plus étroit qu'un grand boîtier DIP24 (0,6 pouce).
Conseils Pro :
Le piège de la broche CE2 (Chip Enable 2, broche 17) : C'est la cause de 90% des pannes de perte de mémoire sur les cartes de flippers. Le circuit possède deux validations : CE1 barre (broche 19, active au niveau bas) et CE2 (broche 17, active au niveau haut). En mode veille (lorsque l'appareil est éteint), le circuit de la carte doit forcer la broche CE2 au niveau bas (0V) via un petit transistor de commutation périphérique. Si ce transistor d'époque fuit, CE2 reste flottante, la puce Intel ne passe jamais en mode veille et vide la pile de sauvegarde en quelques jours, provoquant des erreurs de mémoire au démarrage.
Remplacement et Fragilité des Broches : La céramique de cette pièce New Old Stock d'Intel est scellée par une jonction de verre fritté d'époque. Elle est structurellement très rigide mais cassante. Si les broches métalliques ont légèrement bougé avec le temps dans leur tube de stockage, redressez-les avec une pince de précision très fine à leur base, sans forcer sur le corps en céramique pour éviter de créer une micro-fissure d'étanchéité.
