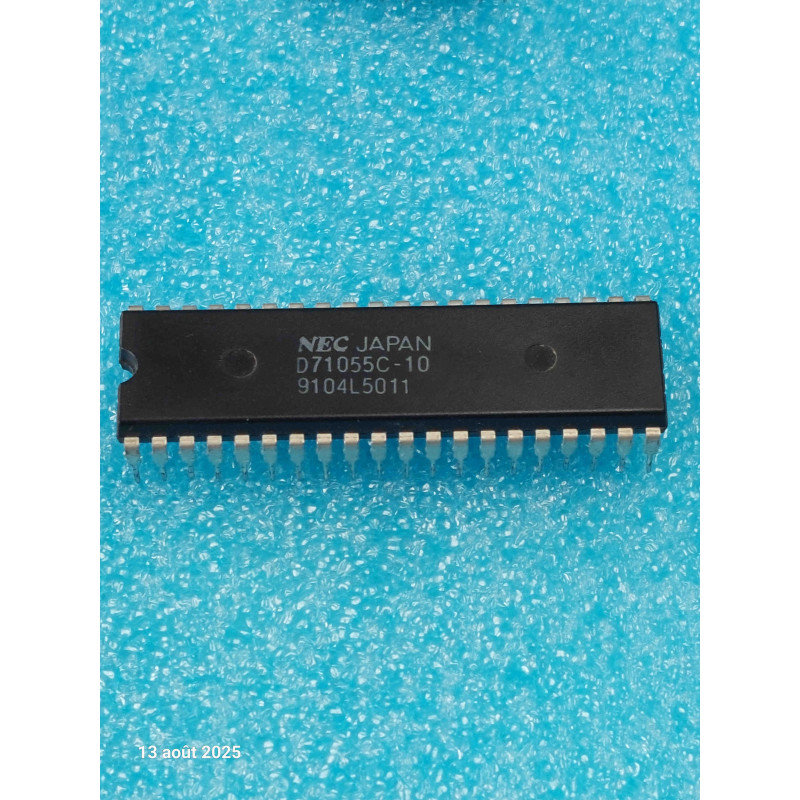

Le D71055C-10 (souvent marqué $\mu$PD71055C-10) est un circuit d'interface périphérique programmable (PPI) hautes performances développé par NEC. Logé dans un boîtier DIP40 standard, ce composant en technologie CMOS est un équivalent direct, plus rapide et à plus faible consommation, du célèbre standard industriel 8255A.
Le suffixe -10 indique une fréquence d'horloge maximale de 10 MHz, ce qui le rend idéal pour s'interfacer avec les microprocesseurs des familles V-Series de NEC (V20, V30) ou les processeurs Intel (8086, 8088, 80186). C'est une pièce New Old Stock (NOS) indispensable pour réparer des ordinateurs rétro, des cartes d'acquisition d'époque ou des automates industriels.
Note technique & Conseils Pro :
Architecture des Ports : Les 24 lignes sont réparties en trois ports de 8 bits : Port A, Port B et Port C. Le Port C a la particularité de pouvoir être divisé en deux blocs de 4 bits ou d'être utilisé pour les signaux de contrôle (handshaking) des ports A et B selon le mode logiciel configuré.
Le piège de la broche RESET : Contrairement à d'autres périphériques qui s'activent sur un niveau bas, la broche RESET (broche 35) du D71055C est active à l'état HAUT. Lors de la mise sous tension, une impulsion haute est obligatoire pour effacer les registres internes et configurer par défaut les 24 broches en entrées de haute impédance (sécurité pour éviter les courts-circuits au démarrage).
