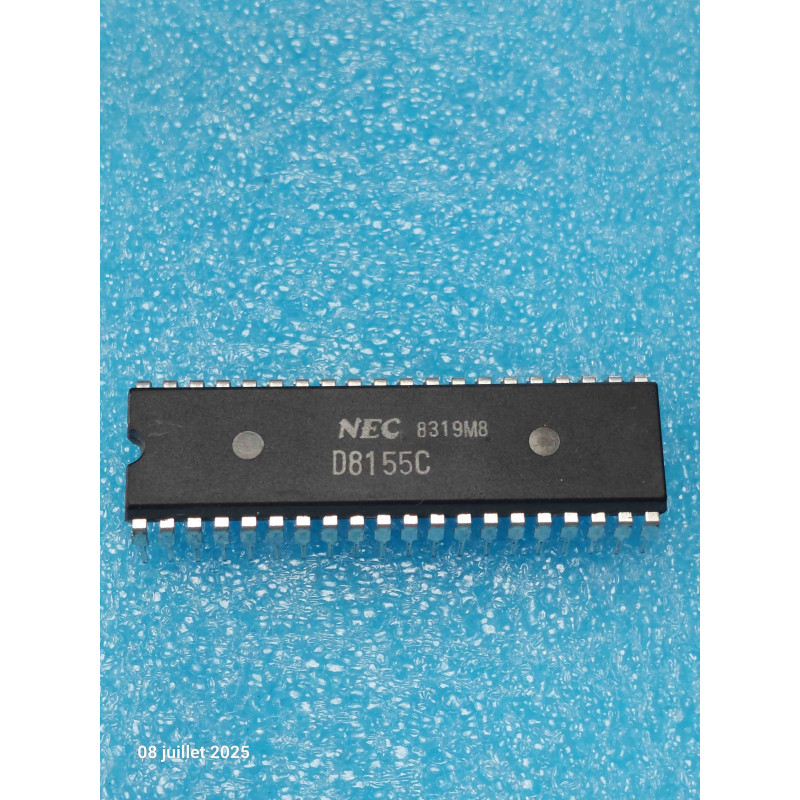

Le D8155C (ou $\mu$PD8155C) est un circuit périphérique multifonction très célèbre de l'ère des microprocesseurs 8-bits, développé par NEC. Conçu à l'origine en technologie CMOS, ce composant est l'équivalent direct et compatible broche à broche du standard industriel Intel 8155.
Logé dans un boîtier DIP40 large, il regroupe sur une seule puce trois fonctions vitales indispensables pour former un système informatique minimal d'époque (souvent associé au microprocesseur 8085 ou aux microcontrôleurs de la série 8048/8051) : de la mémoire vive, des ports d'extension et un compteur/minuteur. C'est une pièce New Old Stock (NOS) essentielle pour la réparation d'ordinateurs rétro, de flippers d'époque (Bally, Gottlieb), de cartes d'arcade ou d'automates industriels des années 80.
Note technique & Conseils Pro :
Architecture du Bus Multiplexé : Le D8155C est conçu pour s'interfacer directement avec les processeurs qui partagent leurs lignes de données et d'adresses basses (AD0 à AD7). La séparation se fait en interne grâce au signal ALE (Address Latch Enable) connecté sur la broche 30, ce qui économise l'ajout d'un loquet externe (comme un 74LS373) sur la carte.
Le piège de la broche CE (Chip Enable) : Contrairement à la majorité des mémoires et périphériques de cette génération dont la sélection de puce est active à l'état bas, la broche CE (broche 21) du D8155C standard est active à l'état HAUT. Si vous l'utilisez pour un montage personnalisé ou un remplacement sur une platine exotique, assurez-vous de la logique de décodage d'adresse de votre carte, sous peine de voir le composant rester muet sur le bus.
