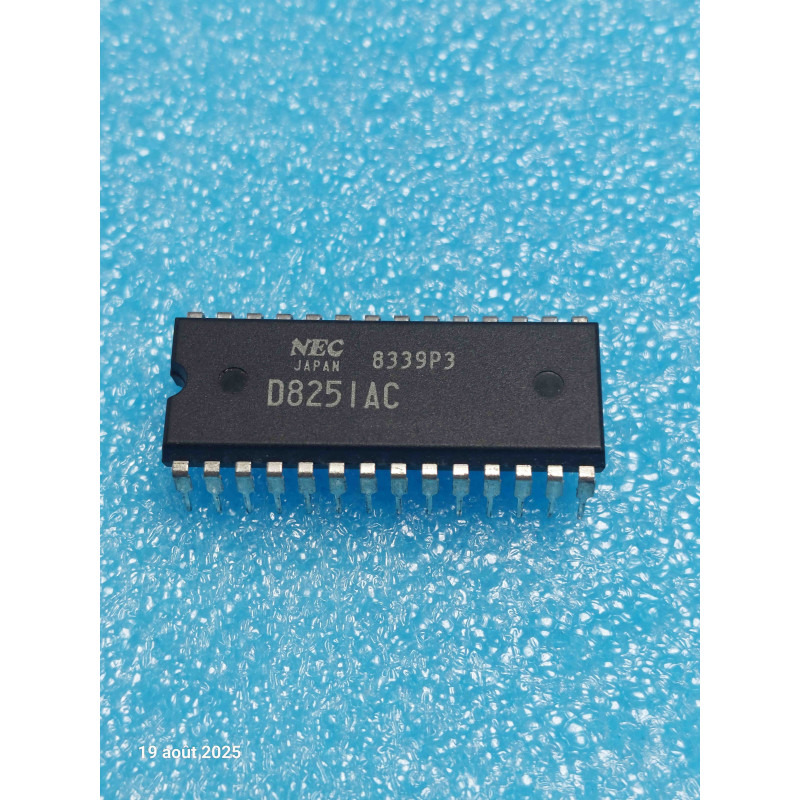

Le D8251AC (généralement marqué $\mu$PD8251AC) est un circuit intégré d'interface de communication série universel synchrone/asynchrone (USART), développé par NEC. Logé dans un boîtier DIP28 large (600 mils), ce composant en technologie CMOS avancée est l'équivalent direct, compatible broche à broche, du célèbre standard industriel Intel 8251A.
Il fait office de pont entre le bus parallèle d'un microprocesseur (comme le 8080, 8085, Z80 ou la série V-Series de NEC) et une ligne de transmission série (typiquement convertie en RS-232 pour les terminaux, modems ou imprimantes). C'est une pièce New Old Stock (NOS) d'époque essentielle pour la restauration d'ordinateurs rétro des années 70/80, de systèmes CP/M, de terminaux de télécommunication ou de cartes d'automates industriels.
Note technique & Conseils Pro :
Ne pas confondre 8251 et 8251A (Le piège du standard) : Le circuit de NEC (D8251AC) intègre toutes les corrections et améliorations logicielles du standard Intel 8251A. Contrairement au tout premier 8251 d'origine (sans le "A") qui présentait des bugs de synchronisation et imposait un séquencement très strict pour sa configuration, la version "A" permet de réinitialiser le protocole par logiciel à tout moment via le registre de commande. Il remplace donc avantageusement n'importe quel 8251 d'origine sur une carte d'époque.
Le piège de l'horloge de transmission (TxC / RxC) : L'USART n'intègre pas de générateur de bauds interne. Pour définir la vitesse de transmission (par exemple 9600 bauds), vous devez lui injecter un signal d'horloge externe sur les broches TxC (broche 9) et RxC (broche 25), généralement issu d'un compteur programmable externe comme le très classique Intel 8253/8254.
