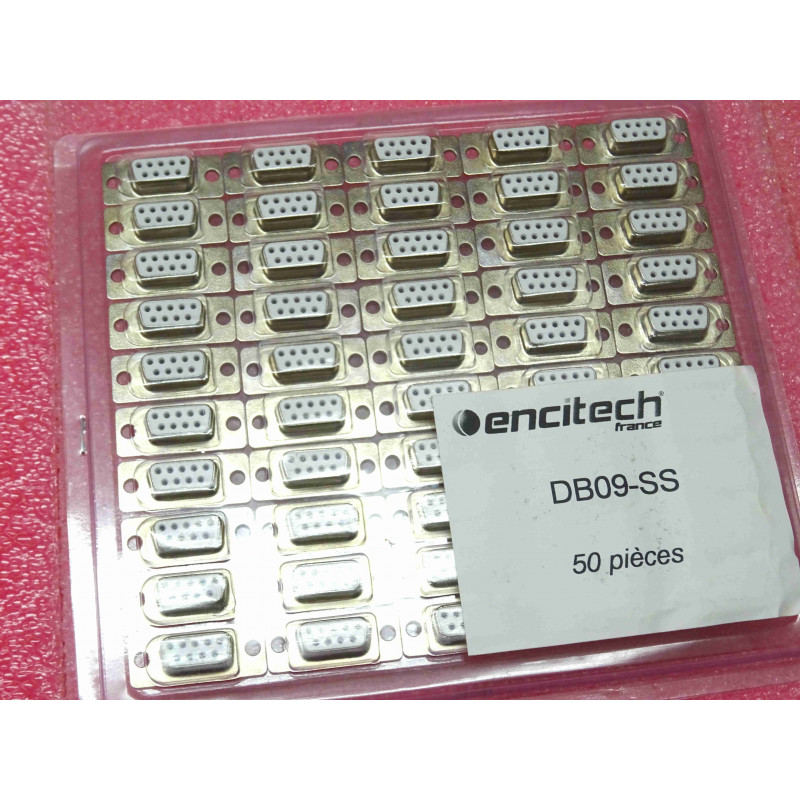

Lot de 50 fiches / embases femelles Sub-D 9 broches (DB9 / DE-9) de qualité industrielle de la marque Encitech (Référence fabricant : DB09-SS). Spécialement conçues pour le raccordement direct et le brasage sur cartes électroniques, le câblage d'interfaces séries RS-232 / RS-422 / RS-485, la maintenance d'automates industriels, de baies de test et d'équipements de communication.
Ces connecteurs disposent de 9 contacts femelles estampés avec étamage / dorure de contact, offrant une excellente conductivité électrique, une faible résistance de liaison et une tenue éprouvée aux cycles d'insertion/extraction. Le corps métallique étamé (tin-plated shell) assure une parfaite continuité de blindage de masse contre les perturbations électromagnétiques (EMI/RFI). Matériel neuf sous conditionnement d'origine.
Lot de 50 Embases Femelles Sub-D 9 Pins (DE-9 / DB9) / Marque Encitech / Référence DB09-SS / Format D-Sub miniature 9 Voies Femelle / Picots Droit à Souder (Through Hole - THT) / Capot / Blindage Métallique Étamé avec Trous de Fixation Pas UNC 4-40 / Contacts Alliage de Cuivre Traité / Corps Isolant Thermoplastique PBT (UL94V-0) / Neuf. Composants de connectique réseau série, d'automatisme, de cartes électroniques d'E/S et d'atelier indispensables pour la fabrication et la réfection d'interfaces RS232/RS485.
Quantité : Lot de 50 pièces.
Marque / Fabricant : Encitech (Fabricant spécialisé en connectique D-Sub et capots industriels).
Référence Produit : DB09-SS (Série D-Sub Standard Solder / Straight PCB).
Type de Connecteur : Sub-D 9 Voies Femelle (D-Subminiature DE-9 / DB9 Female Receptacle).
Configuration : 9 contacts répartis sur 2 rangées (5 broches sur la rangée supérieure, 4 sur la rangée inférieure).
Mode de Fixation / Montage :
Picots droits traversants pour PCB (THT) / à souder (Straight Solder Pins).
2 trous de fixation latéraux pour canon / entretoise de verrouillage fileté UNC 4-40.
Matériaux & Construction :
Corps / Armature Métallique (Shell) : Acier estampé avec plaquage Étain (résistance anticorrosion et mise à la terre optimale).
Isolant Interne : Thermoplastique PBT renforcé de fibre de verre, auto-extinguible (UL 94V-0).
Contacts Femelles : Alliage de cuivre usiné/estampé avec traitement or sur la zone de contact et étamage sur les fûts à souder.
Caractéristiques Électriques & Mécaniques :
Courant Nominal : 3 A à 5 A max. par contact.
Tension Nominal / Tenue : 250 V AC / 1000 V AC pendant 1 min.
Résistance d'Isolation : Superieure à 1000 MOhms sous 500 V DC.
Plage de Température : -55 °C à +105 °C.
État : Neuf sous packaging d'origine (barrettes / sachets).
Conseils d'Implantation & Soudure en Atelier :
Alignement sur Carte : Insérer les 9 picots de l'embase Encitech DB09-SS dans la matrice de perçage du circuit imprimé (pas de 2,77 mm entre contacts d'une même rangée).
Maintien Mécanique : Visser préalablement les verrous métalliques (canons UNC 4-40) si la carte est destinée à subir des tractions répétées lors du branchement du câble série.
Brasage au Fer : Souder au fer à 350 °C en veillant à former un cône d'étain propre sur chaque pastille sans pontage entre les broches rapprochées.
Blindage de Masse : Ne pas oublier de souder les pattes d'ancrage métalliques du châssis à la masse générale de la carte pour garantir un écran efficace contre les parasites électromagnétiques.
