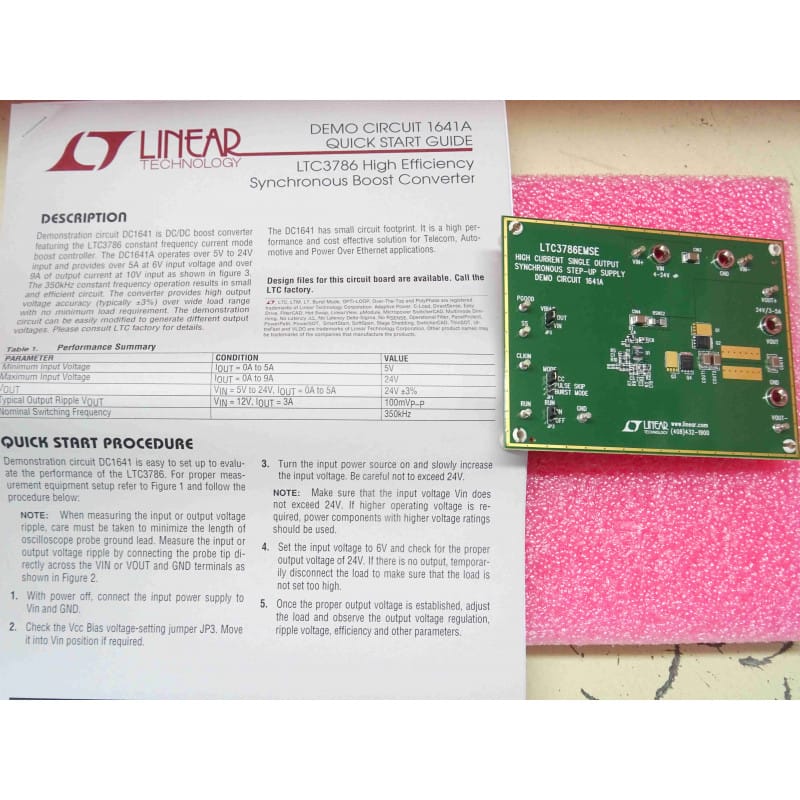

La DC1641A est une carte de démonstration basée sur le contrôleur LTC3786, un contrôleur Boost synchrone haute performance. Elle est conçue pour démontrer comment convertir une tension d'entrée variable (5V à 24V) en une tension de sortie fixe de 24V avec une efficacité énergétique exceptionnelle, minimisant ainsi la dissipation thermique.
Note technique :
Topologie Synchrone : Contrairement aux convertisseurs Boost classiques utilisant une diode Schottky (qui génère des pertes par conduction), le LTC3786 utilise un MOSFET côté bas et un MOSFET côté haut (redressement synchrone). Cela permet d'atteindre des rendements dépassant souvent les 95%.
Plage d'entrée : La carte gère une plage d'entrée très large. À Vin < Vout, elle fonctionne en mode Boost. Si la tension d'entrée approche la tension de sortie, le contrôleur ajuste son comportement pour maintenir une régulation stable.
Architecture : Le contrôleur est conçu pour piloter des MOSFETs de puissance externes, ce qui rend cette solution particulièrement adaptée aux applications nécessitant un courant de sortie élevé (plusieurs ampères).
Conseils Pro :
Démarrage avec faible tension : Si vous alimentez la carte avec une tension d'entrée très proche de 5V alors que la sortie est réglée à 24V, le courant d'entrée sera très important pour maintenir la puissance de sortie. Assurez-vous que votre source d'alimentation peut fournir ce courant de crête sans s'effondrer.
Mesure de rendement : Pour valider l'efficacité annoncée par Linear Technology, mesurez la tension et le courant simultanément à l'entrée et à la sortie. Utilisez des multimètres de précision avec une mesure de courant à 4 fils (Kelvin) si possible, car les chutes de tension dans les câbles à fort courant peuvent fausser les calculs.
Dissipation Thermique : Bien que le rendement soit élevé, à pleine puissance, les MOSFETs et l'inductance de puissance vont chauffer. Prévoyez un flux d'air si vous testez la carte à sa limite de puissance maximale en continu.
Stabilité (Bode Plot) : La carte est équipée de points de test pour l'analyse de stabilité. Si vous modifiez les composants de sortie (condensateurs), vérifiez la réponse de la boucle de contrôle pour éviter tout risque d'instabilité ou d'oscillation sous charge dynamique.
