Décodeur / Driver d'Afficheur LCD/LED 7 Segments CMOS National Semiconductor CD4543BCN / MM14543BCN

Décodeur / Driver d'Afficheur LCD/LED 7 Segments CMOS National Semiconductor CD4543BCN / MM14543BCN

(0 avis)

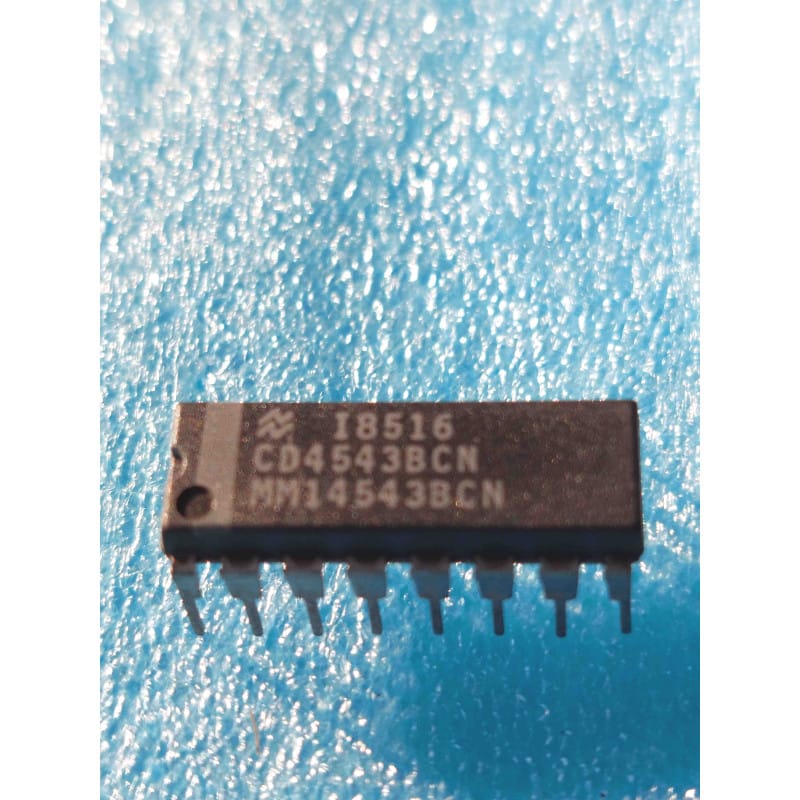

Le CD4543BCN (également référencé sous la nomenclature interne MM14543BCN chez National Semiconductor) est un circuit intégré logique monolithique d'époque, conçu et fabriqué aux États-Unis par National Semiconductor. Ce grand classique de la logique industrielle adopte le format d'un boîtier standard en plastique traversant DIP16 (16 broches, corps étroit de 300 mils).

Le préfixe CD / MM valide la famille CMOS haute tension de National Semiconductor, tandis que le suffixe BCN spécifie le grade de température commerciale standard logé en boîtier plastique pour montage traversant classique d'établi.

Il s'agit d'un décodeur / driver de verrouillage de code BCD vers 7 segments destiné aux afficheurs à cristaux liquides (LCD) ou à diodes électroluminescentes (LED) (BCD-to-7-Segment Latch/Decoder/Driver, boîtier DIP16 de chez National Semiconductor). Contrairement au décodeur standard 4511 limité aux LED à cathode commune, le 4543 intègre une entrée de commande d'inversion de phase polyvalente (broche Phase). Cette cellule interne permet au circuit de piloter indifféremment des afficheurs LCD (par injection d'un signal alternatif), des afficheurs LED à cathode commune ou des afficheurs LED à anode commune. Il intègre un verrou (latch) d'entrée à 4 bits pour mémoriser le code binaire BCD et un circuit d'extinction automatique pour les codes non valides. On retrouve ce circuit au cœur des compteurs numériques d'époque, des horloges industrielles, des instruments de tableau portatifs et des afficheurs de systèmes de pesage des années 80/90. Géré en qualité New Old Stock (NOS), ce composant d'origine authentique National Semiconductor est une pièce indispensable pour le dépannage ou la restauration à l'identique de modules d'affichage vintages.

CaractéristiqueSpécifications
Fabricant d'OrigineNational Semiconductor — USA (Logo officiel "NS" d'époque)
BoîtierDIP16 / DIL16 (Plastique traversant, 16 broches)
Famille LogiqueSérie 4000 / 4500 (Technologie CMOS haute tension standard)
Fonction LogiqueDécodage BCD 7 segments avec verrouillage d'entrée et commande de phase
Compatibilité AffichageMulti-technologies : LCD, LED Anode Commune et LED Cathode Commune
Plage d'Alimentation (VDD)Très large : 3,0 Volts à 15,0 Volts continus stricts
Courant de Sortie MaximumConçu pour piloter directement de faibles charges ou des entrées tampons
ÉtatComposant électronique d'origine authentique et neuf de stock (NOS)

Note technique & Conseils Pro pour l'Atelier

  • Le diagnostic du chiffre figé ou manquant sur l'afficheur (Le piège du verrou d'entrée LD) : C'est une panne classique d'interface numérique. Si les segments de votre afficheur restent bloqués sur un chiffre ou refusent de suivre les variations du bus binaire, contrôlez immédiatement la broche 1 (LD - Latch Disable). Méthode d'atelier : Pour que le circuit soit en mode transparent (les sorties suivent instantanément les entrées BCD), la broche 1 doit être maintenue au niveau haut (VDD). Si la ligne de commande passe au niveau bas (0V), le registre interne fige la dernière valeur lue. Si la commande LD bascule correctement mais que l'affichage reste incohérent, les transistors internes de décodage ont subi une décharge statique destructrice. Remplacez la puce par ton exemplaire National Semiconductor NOS.

  • La règle de l'art pour le pilotage d'un afficheur LCD (Le signal alternatif de Phase) : C'est la fonction reine du 4543 qui le distingue du 4511. Un afficheur LCD d'époque ne doit jamais recevoir de tension continue sous peine de détruire ses cristaux liquides par électrolyse. La règle de l'art d'artisan : Pour piloter un afficheur LCD, appliquez un signal carré propre (généralement entre 30 Hz et 60 Hz) sur la broche 6 (Phase) du 4543, et reliez ce même signal carré directement sur la broche du plan arrière (Backplane ou Common) de l'afficheur LCD. Le circuit va automatiquement inverser la phase des segments pour générer la tension alternative nécessaire sans composant externe supplémentaire.

  • Configuration pour afficheurs LED (Anode ou Cathode commune) : Si vous utilisez le CD4543BCN pour piloter des LED, le câblage de la broche 6 définit le comportement :

    • LED Cathode Commune : Reliez la broche 6 (Phase) directement à la masse (GND). Les sorties délivrent un niveau haut pour allumer les segments.

    • LED Anode Commune : Reliez la broche 6 (Phase) directement au rail positif (VDD). Les sorties inversent leur logique et passent au niveau bas pour absorber le courant des segments. Note d'établi : N'oubliez pas d'insérer des réseaux de résistances de limitation de courant en série sur chaque segment pour protéger la puce et les LED.

  • Le danger des entrées BCD inutilisées laissées flottantes : Comme pour tout circuit CMOS, si vous utilisez le décodeur dans une configuration fixe ou simplifiée, ne laissez jamais les broches d'entrée (broches 2, 3, 5, 7 pour le code BCD, ou la broche 4 de Blanking) en l'air. Leur impédance infinie captera les parasites de l'atelier, provoquant des affichages clignotants ou erratiques et une surchauffe interne de la matrice. Reliez-les obligatoirement à VDD ou à la masse selon votre logique.

  • Brasage de sécurité et installation sur support : Pour protéger le plastique d'époque et la matrice de silicium de ton exemplaire NOS, implantez systématiquement un support tulipe DIP16 de précision à contacts dorés sur la carte d'origine. Si le brasage direct est requis sur la platine, réglez votre panne à 310 degrés Celsius maximum et effectuez des points de brasure rapides de moins de 2 secondes par patte. Nettoyez soigneusement les résidus de flux à l'aide d'alcool isopropylique pour éviter toute fuite capacitive entre les lignes de données.

5,00 € 5,00 € (Toutes taxes comprises)
