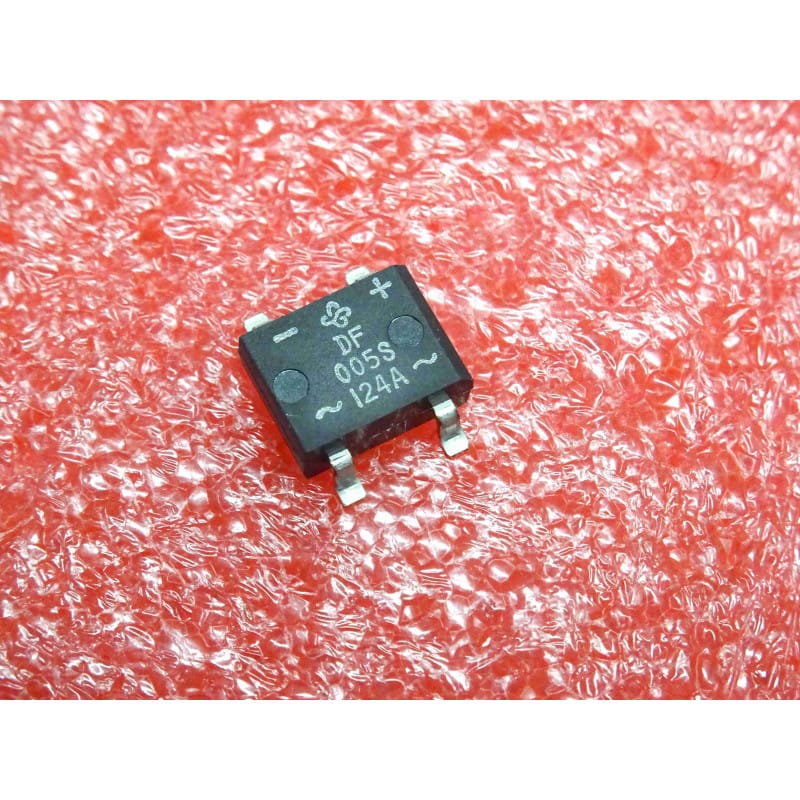

Le DF005S (fabriqué historiquement par General Semiconductor, marque réputée intégrée plus tard au groupe Vishay) est un circuit intégré monolithique d'époque conçu comme un pont redresseur monophasé à vagues complètes (Single Phase Full-Wave Bridge Rectifier). Proposé en lot de 3 pièces d'origine authentique et neuves de stock d'époque (NOS), il se présente sous un boîtier miniature pour montage en surface (CMS / SMD) à 4 broches de type DFS (format D.I.L. adapté pour montage en surface avec broches en forme d'ailes de mouette ou Gull-wing).
Ce pont de diodes d'époque est un standard absolu pour le redressement primaire ou secondaire des petites alimentations à découpage (SMPS), des adaptateurs secteur, des chargeurs et des circuits de filtrage d'appareils électroniques grand public ou industriels des années 90 et 2000. Sa conception miniature compacte permet un gain de place considérable sur le circuit imprimé tout en offrant d'excellentes caractéristiques électriques.
Technologie Redressage Monophasé 1A : Capable de supporter un courant redressé moyen en sortie de 1,0 Ampère (avec une température ambiante de 40°C sur circuit imprimé).
Tensions Robustes de Sécurité : Supporte une tension inverse de crête maximale répétitive (Vrrm) de 50 Volts et une tension inverse de crête non répétitive (Vrsm) de 80 Volts, idéale pour les montages basse tension stables.
Courant de Surcharge Élevé : Conçu pour résister à des pointes de courant accidentelles d'appel (Inrush Current) allant jusqu'à 50 Ampères (sur une demi-alternance de 8,3 ms), protégeant ainsi l'alimentation lors de la charge initiale des condensateurs de filtrage.
Boîtier CMS DFS compact : Boîtier moulé avec indice d'inflammabilité UL 94V-0 et broches préformées idéales pour les processus d'assemblage automatisés ou manuels de précision en surface.
Le diagnostic classique "Court-circuit franc au primaire, fusible qui saute ou tension continue nulle" :
Test statique du pont de diodes (Hors tension, fonction Diode du multimètre) :
Pour tester le DF005S, vous devez mesurer les 4 diodes internes individuellement.
Mesure entre les entrées Alternatives (marquées par les symboles vague "~") et les sorties continues ("+" et "-") : Placez le cordon rouge sur le pôle "-" et le cordon noir sur l'une des entrées "~". Vous devez lire une tension de seuil d'environ 0,5V à 0,7V. Inversez les cordons : le multimètre doit afficher l'infini ("OL"). Faites de même entre chaque entrée "~" (cordon rouge) et la sortie "+" (cordon noir).
Si vous mesurez un court-circuit (bip continu ou 0V) dans un sens ou dans l'autre, l'une des jonctions internes est détruite. Le pont doit être dessoudé et remplacé par l'un de ces modèles NOS.
Le piège des surcharges thermiques en CMS : Bien que ce composant soit qualifié pour 1A, sa dissipation thermique dépend principalement de la surface de cuivre du circuit imprimé sur laquelle ses pattes sont soudées. Si l'appareil d'origine a subi un échauffement prolongé, vérifiez que les pistes de cuivre d'époque sous le composant ne se sont pas décollées ou n'ont pas noirci.
Identification et orientation de la polarité :
Ne vous trompez pas lors de la pose : le boîtier comporte des gravures claires d'origine pour repérer les broches : "+" (Sortie positive), "-" (Sortie négative), et deux symboles de vague "~" (Entrées de tension alternative). Un montage inversé détruira instantanément le nouveau pont et endommagera probablement les condensateurs chimiques situés en aval.
Précautions de manipulation et de soudage :
Soudage manuel de précision : Le DF005S étant un composant CMS miniature, utilisez une panne de fer très fine (de type tournevis ou aiguille). Réglez votre station d'atelier à 300°C maximum (pour de l'étain classique SnPb d'époque) ou 320°C (sans plomb).
Technique de pose : Déposez d'abord un point de soudure sur l'une des pastilles du circuit imprimé. Approchez le pont de diodes à l'aide d'une pince de précision brucelles, chauffez la pastille pour positionner le composant parfaitement droit, puis soudez les trois autres broches l'une après l'autre (2 secondes de contact suffisent).
Nettoyage : Nettoyez minutieusement la zone soudée à l'aide d'alcool isopropylique pur. Sur les circuits d'alimentation, les moindres résidus de flux de soudure peuvent accumuler de l'humidité et de la poussière, créant des micro-arcs ou des pertes de rendement à long terme.
