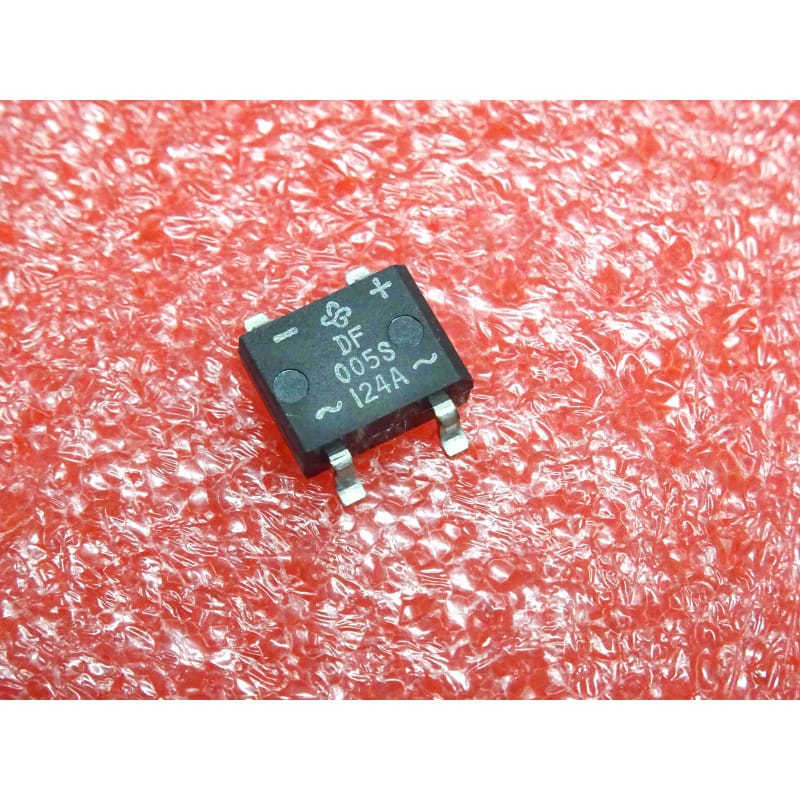

Lot de 3 ponts de diodes redresseurs monophasés CMS miniatures (Surface Mount Miniature Single-Phase Bridge Rectifier) de référence DF005S (DF 005 S / série DF005S à DF10S) fabriqués par GENERAL SEMICONDUCTOR (General Instrument / Vishay General Semiconductor), conçu pour les techniciens de maintenance, réparateurs de cartes électroniques CMS, concepteurs de petits chargeurs, adaptateurs secteur compacts, blocs d'alimentation auxiliaires et éclairages LED.
Le composant General Semiconductor DF005S intègre 4 diodes de redressement passivées au sein d'un boîtier miniature pour montage en surface CMS / SMD (format DFS / boîtier type DIL-4 à 4 broches à ailettes de mouette - Gull Wing). Il offre une tension inverse répétitive de crête (Vrrm / VRRM) de 50 V, une tension inverse maximale non répétitive de crête (Vrsm / VRSM) de 80 V, et délivre un courant direct moyen nominal redressé (IO / IF(AV)) de 1 A (sur circuit imprimé avec dissipation adaptée). Sa conception compacte en boîtier DIL CMS surmoulé en résine ignifugée permet une intégration automatique ou manuelle à haute densité sur carte, avec un repérage clair de la polarité et une excellente tenue aux surcharges transitoires.
Composants Électroniques & Semi-conducteurs / Fabricant : GENERAL SEMICONDUCTOR (Vishay General Semiconductor) / Référence Fabricant : DF005S (DF 005 S / Série DFS) / Type de Composant : Pont redresseur de Graetz monophasé miniature pour montage en surface (SMD Bridge Rectifier) / Tension Inverse Répétitive Max (Vrrm / VRRM) : 50 V / Tension Inverse Non Répétitive Max (Vrsm / VRSM) : 80 V / Tension Continue de Blocage (VR) : 50 V / Courant Direct Redressé Moyen (IO) : 1,0 A (à TA = 40°C sur PCB) / Courant de Surcharge Crête (IFSM) : 50 A (demi-sinusoïde 8,3 ms) / Chute de Tension Directe Max (VF) : Typiquement 1,0 V à 1,1 V par élément sous 1 A / Courant Inverse de Fuite (IR) : Inférieur à 5 µA sous VRRM à 25°C / Boîtier Mécanique : CMS miniature 4 broches DIL type DFS (SMD Gull-Wing / UL 94V-0) / Conditionnement : Lot de 3 pièces / État : Neuf de stock d'origine (NOS / New Old Stock), broches CMS étamées propres et brillantes, jamais monté. Composant haute fiabilité pour les alimentations basse tension, circuits de commande et redressements auxiliaires.
Qualité & Fiabilité General Semiconductor / Vishay :
Structure silicium passivée sous verre pour un courant de fuite extrêmement faible et une excellente tenue dans le temps.
Format CMS Ultra-Compact DIL-4 (Boîtier DFS) :
Empreinte réduite avec broches en ailettes de mouette (Gull-Wing) facilitant le brasage à l'air chaud ou au fer à souder panne fine.
Tenue aux Courants de Surcharge (IFSM 50 A) :
Supporte sans dommage l'appel de courant transitoire lors de la mise sous tension des condensateurs de lissage.
Tension Optimisée pour le Redressement Basse Tension :
Parfaitement calibré pour les secondaires de transformateurs basse tension (12 V à 24 V AC) et les circuits basse tension isolés.
Repérage Direct des Polarités :
Sérigraphie/gravure en relief des symboles +, -, ~, ~ directement sur le corps du boîtier.
État : Pièces neuves d'origine, broches étamées prêtes pour implantation SMD/CMS.
Brochage & Repérage des 4 Broches CMS (Boîtier DFS) :
Broche 1 : Sortie continue positive + (repérée par un chanfrein ou une encoche sur le coin du boîtier).
Broche 2 : Sortie continue négative -.
Broches 3 et 4 : Entrées courant alternatif ~ (phase/neutre ou secondaire transformateur AC).
Conseils de Soudage & Pose CMS d'Atelier :
Brasage au Fer à Souder : Utiliser une panne biseautée ou tournevis fine (température recommandée ~300°C à 320°C) avec un flux décapant adapté pour éviter les ponts de soudure entre broches adjacentes.
Brasage à l'Air Chaud : Préchauffer la zone et braser entre 240°C et 260°C sans insister thermiquement au-delà de 10 secondes sur le composant.
Domaines d'Application Idéaux :
Redressement direct sur sorties de transformateurs 12 V ou 24 V AC.
Circuits d'alimentation 5 V / 12 V auxiliaires sur cartes mères, alimentations d'automates, cartes de commande domotique et ballast/drivers LED basse tension.
