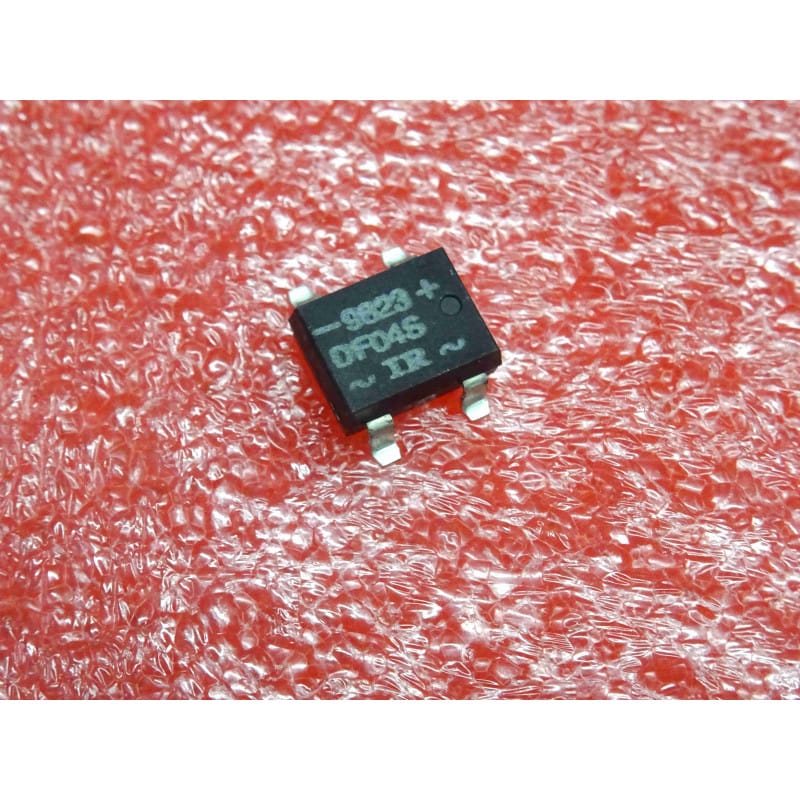

Le DF04S est un pont redresseur monophasé double alternance au format montage en surface (CMS / SMD), proposé en lot de 3 pièces neuves de stock d'époque (NOS).
Ce lot provient de la production originale haut de gamme d'International Rectifier (IR) (division aujourd'hui intégrée à Infineon Technologies), réputée pour sa très grande robustesse et sa fiabilité dans le traitement de puissance.
Tenue en Tension Élevée : Conçu pour supporter une tension inverse de crête maximale répétitive (Vrrm) de 400 Volts et une tension de crête non répétitive (Vrsm) de 500 Volts.
Courant de Sortie de 1A : Délivre un courant redressé moyen de 1,0 Ampère en sortie (à une température de 40°C).
Résistance aux Pointes de Courant : Supporte des surcharges de courant accidentelles (Inrush Current) allant jusqu'à 50 Ampères (alternance unique de 8,3 ms).
Brochage et Alignement : Repérez les gravures sur le boîtier pour positionner correctement le composant : "+", "-" et les deux entrées alternatives "~". Un montage inversé est destructeur pour le circuit en aval.
Test Rapide (Multimètre en mode Diode, hors tension) :
Cordon rouge sur "-" et cordon noir sur "~" -> environ 0,5V à 0,7V (infini en inversant).
Cordon rouge sur "~" et cordon noir sur "+" -> environ 0,5V à 0,7V (infini en inversant).
Tout bip continu ou valeur proche de 0V indique une jonction en court-circuit.
Soudage : Soudez sur des pastilles propres avec un fer réglé à 300°C maximum pendant 2 secondes par patte. Nettoyez les résidus de flux à l'alcool isopropylique pur.
