Lot de 3 ponts de diodes redresseurs monophasés CMS miniatures (Surface Mount Miniature Single-Phase Bridge Rectifier) de référence DF04S (DF 04 S / série DF005S à DF10S) fabriqués par INTERNATIONAL RECTIFIER (IR / Infineon Technologies), conçu pour les techniciens de maintenance, réparateurs de cartes électroniques CMS, concepteurs d'alimentations auxiliaires à découpage (SMPS), chargeurs compacts, adaptateurs secteur et drivers LED.

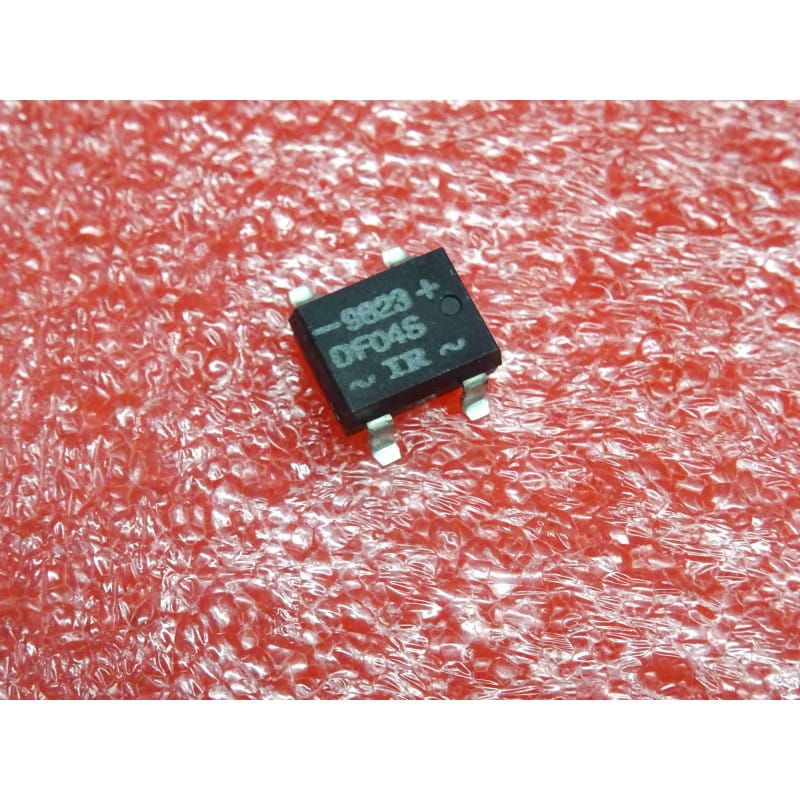

Le composant International Rectifier DF04S intègre 4 diodes de redressement passivées montées en pont de Graetz complet au sein d'un boîtier miniature pour montage en surface CMS / SMD (format DFS / DIL-4 à broches en ailettes de mouette - Gull Wing). Il offre une tension inverse répétitive de crête (Vrrm / VRRM) de 400 V, une tension inverse maximale non répétitive de crête (Vrsm / VRSM) de 500 V, et délivre un courant direct moyen nominal redressé (IO / IF(AV)) de 1 A (sur circuit imprimé avec dissipation adaptée). Sa compacité et sa tenue diélectrique en font une référence éprouvée pour le redressement direct de tensions intermédiaires ou de secondaires de transformateurs jusqu'à 150-200 V AC.
Composants Électroniques & Semi-conducteurs / Fabricant : INTERNATIONAL RECTIFIER (IR / Infineon Technologies) / Référence Fabricant : DF04S (DF 04 S / Série DFS) / Type de Composant : Pont redresseur de Graetz monophasé miniature pour montage en surface (SMD Bridge Rectifier) / Tension Inverse Répétitive Max (Vrrm / VRRM) : 400 V / Tension Inverse Non Répétitive Max (Vrsm / VRSM) : 500 V / Tension Continue de Blocage (VR) : 400 V / Tension Efficace d'Entrée Max (VRMS) : 280 V / Courant Direct Redressé Moyen (IO) : 1,0 A (à TA = 40°C sur PCB) / Courant de Surcharge Crête (IFSM) : 50 A (onde demi-sinus 8,3 ms) / Chute de Tension Directe Max (VF) : Typiquement 1,0 V à 1,1 V par élément sous 1 A / Courant Inverse de Fuite (IR) : Inférieur à 5 µA sous VRRM à 25°C / Boîtier Mécanique : CMS miniature 4 broches DIL type DFS (SMD Gull-Wing / UL 94V-0) / Conditionnement : Lot de 3 pièces / État : Neuf de stock d'origine (NOS / New Old Stock), broches CMS étamées propres et brillantes, jamais monté. Composant haute fiabilité pour cartes de commande, alimentations auxiliaires et automatismes.
Qualité & Fiabilité International Rectifier (Infineon) :
Structure silicium passivée sous verre pour un courant de fuite très faible et une grande stabilité thermique.
Marge de Sécurité en Tension (400 V / 500 V non répétitif) :
Parfaitement adaptée aux secondaires de transformateurs AC jusqu'à 230 V RMS (hors réseau direct soumis à de fortes surtensions réseau) et aux alimentations continues 110 V / 200 V.
Format CMS Ultra-Compact DIL-4 (Boîtier DFS) :
Empreinte réduite avec pattes épanouies en ailettes de mouette (Gull-Wing) facilitant le brasage à l'air chaud ou au fer à souder panne fine.
Tenue aux Courants de Surcharge (IFSM 50 A) :
Supporte sans risque de claquage l'appel de courant lors de la charge initiale du banc de condensateurs de filtrage.
Repérage Gravé des Polarités :
Symboles +, -, ~, ~ gravés directement sur le boîtier avec détrompeur d'orientation d'angle.
État : Pièces neuves d'origine, broches étamées prêtes pour implantation SMD/CMS.
Brochage & Repérage des 4 Broches CMS (Boîtier DFS) :
Broche 1 : Sortie continue positive + (repérée par une encoche, chanfrein ou point sur le coin supérieur du boîtier).
Broche 2 : Sortie continue négative -.
Broches 3 et 4 : Entrées courant alternatif ~ (phase/neutre ou secondaire transformateur AC).
Conseils de Soudage & Pose CMS d'Atelier :
Brasage au Fer à Souder : Utiliser une panne biseautée ou tournevis fine (température recommandée ~300°C à 320°C) avec un flux décapant adapté pour assurer un mouillage franc des pattes en ailettes de mouette.
Brasage à l'Air Chaud : Préchauffer la zone et braser entre 240°C et 260°C en évitant une exposition thermique prolongée au-delà de 10 secondes.
Domaines d'Application Idéaux :
Redressement sur sorties de transformateurs 24 V, 48 V ou 110 V AC.
Cartes de contrôle industriel, interfaces de variateurs, circuits d'alimentation pour relais et automates programmables.
