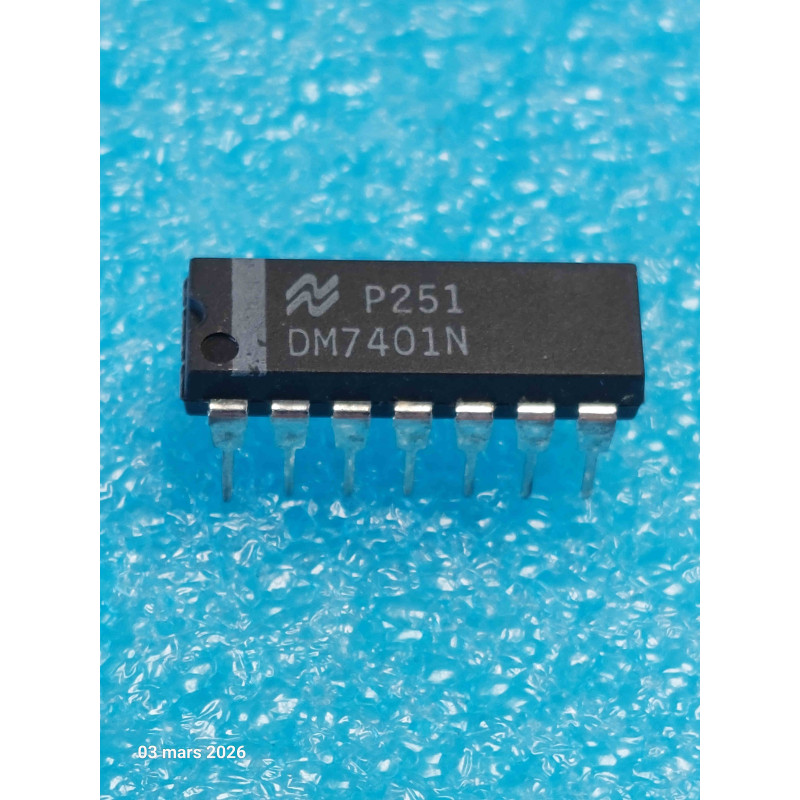

Le DM7401N est une porte logique de la famille TTL standard. Il s'agit d'une porte NAND quadruple à 2 entrées avec sortie à collecteur ouvert (Open Collector). Ce composant, historiquement produit par National Semiconductor (intégré depuis au catalogue Texas Instruments), est une variante du 7400, mais avec une architecture de sortie différente.
Note technique :
Sortie Collecteur Ouvert : Contrairement au 7400 classique qui possède une sortie "totem-pole" (active en haut et en bas), le 7401 nécessite une résistance de rappel (pull-up) externe pour atteindre un état logique HAUT.
Architecture : La sortie ne peut que "tirer" le signal vers la masse (état BAS). Lorsqu'elle est à l'état HAUT, la sortie est en haute impédance (flottante), laissant la tension être fixée par la résistance de rappel connectée à votre alimentation.
Usage : Particulièrement utile pour le "Wired-AND" (le câblage de plusieurs sorties ensemble pour créer une fonction ET câblée) ou pour interfacer des signaux TTL avec des niveaux de tension différents (ex: piloter un bus 12V avec une logique 5V).
Conseils Pro :
Résistance de rappel : N'oubliez jamais d'ajouter une résistance entre la sortie et VCC (ou la tension de votre charge). Une valeur classique de 1 k$\Omega$ à 2,2 k$\Omega$ est généralement appropriée pour la plupart des applications TTL standards.
Découplage : Comme pour tous les composants TTL de cette génération, placez un condensateur de 100 nF (céramique) entre la broche VCC (14) et la masse (7) pour assurer la stabilité du signal.
Entrées : En technologie TTL, ne laissez aucune entrée inutilisée flottante. Reliez les entrées des portes non utilisées à VCC pour les maintenir à l'état HAUT, ou à la masse selon votre besoin logique, afin d'éviter des commutations erratiques causées par les interférences électromagnétiques.
Maintenance (NOS) : Les composants National Semiconductor (DM prefix) sont réputés pour leur fiabilité. Lors de la restauration d'appareils, vérifiez l'état des broches pour toute trace d'oxydation. Comme il s'agit de pièces NOS, le simple fait de les nettoyer avant insertion dans un support tulipe assurera une parfaite continuité électrique.
