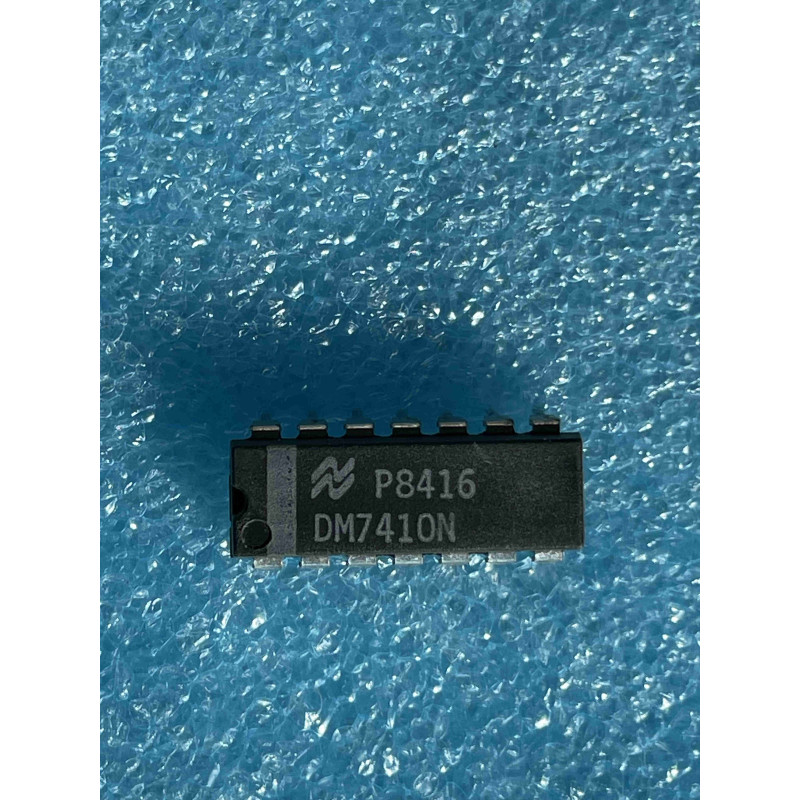

Le DM7410N est un circuit intégré de la famille TTL standard. Il contient trois portes NAND indépendantes à 3 entrées. Produit par National Semiconductor (intégré aujourd'hui au catalogue Texas Instruments), il s'agit d'une pièce classique pour la synthèse logique combinatoire.
Note technique :
Fonctionnement : Chaque porte NAND fournit une sortie à l'état BAS uniquement si toutes ses trois entrées sont à l'état HAUT. Si au moins une entrée est à l'état BAS, la sortie est à l'état HAUT.
Sortie Totem-Pole : Contrairement au 7401, ce circuit possède une sortie active totem-pole, ce qui signifie qu'il peut fournir ou absorber du courant efficacement pour piloter d'autres entrées logiques sans besoin de résistance de rappel externe.
Conseils Pro :
Entrées inutilisées : C'est une règle d'or en TTL : une entrée laissée "en l'air" (flottante) capte les parasites et peut être interprétée comme un état HAUT par erreur. Si vous n'utilisez qu'une ou deux entrées d'une porte, reliez les entrées inutilisées de la même porte aux entrées utilisées pour maintenir la logique intacte.
Découplage : Même si la série 7410 est relativement lente comparée aux séries "S" ou "F", un condensateur de 100 nF (céramique) entre le VCC (broche 14) et la masse (broche 7) reste indispensable pour filtrer le bruit sur le bus d'alimentation.
Maintenance (NOS) : Les composants National Semiconductor avec le préfixe DM sont robustes. Si vous travaillez sur des circuits logiques anciens (ex: décodeurs, séquenceurs), vérifiez simplement que les pattes sont droites et non oxydées avant de les insérer dans un support tulipe.
Compatibilité : Le 7410 est une porte logique "de base". Il est parfaitement interchangeable avec n'importe quel 7410 d'un autre fabricant (Signetics, Motorola, Fairchild, etc.).
