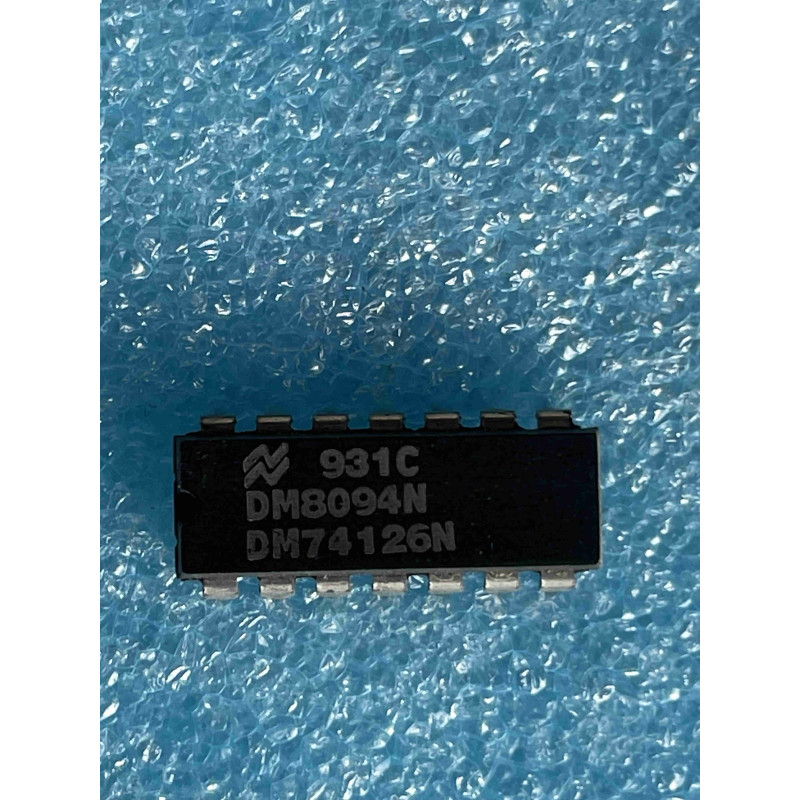

Le DM74126N (souvent associé à la référence DM8094N) est un buffer quadruple à trois états (3-state) de la famille TTL. Il est conçu pour piloter des lignes de bus de données où plusieurs dispositifs partagent les mêmes fils, permettant d'isoler électriquement les sorties inutilisées.
Note technique :
Validation (Enable) : Contrairement au 74125 (où la validation est Active-Low), le 74126 possède une entrée de validation Active-High. Cela signifie que la sortie est active (le signal traverse) quand l'entrée de contrôle est au niveau HAUT, et est en haute impédance (Hi-Z) quand elle est au niveau BAS.
Architecture : Il contient quatre buffers indépendants, chacun avec sa propre entrée de contrôle, ce qui offre une grande flexibilité pour gérer des signaux de contrôle de bus ou des adresses mémoires.
Conseils Pro :
Validation Active : C'est le point de confusion le plus fréquent. Assurez-vous que votre schéma de câblage correspond bien à une validation Active-High (74126) et non Active-Low (74125). Une inversion de ces deux composants empêcherait votre bus de communiquer correctement.
Découplage : Comme pour tout circuit TTL, un condensateur de 100 nF (céramique) entre la broche VCC (14) et la masse (7) est fortement recommandé pour filtrer le bruit de commutation, surtout si les buffers pilotent des charges capacitives importantes (longs câbles ou pistes de bus).
Entrées flottantes : Ne laissez jamais les entrées de contrôle de validation (Enable) flottantes. Si elles ne sont pas pilotées activement par votre logique, forcez-les à la masse via une résistance de tirage (pull-down) pour garantir que les sorties restent en haute impédance (état inactif) par défaut.
Maintenance (NOS) : Les composants marqués "DM" (National Semiconductor) sont extrêmement robustes. Dans les systèmes de calcul vintage, ces buffers sont souvent utilisés pour les interfaces d'E/S. Si vous observez des données corrompues sur un bus, vérifiez si l'un de ces buffers n'est pas "collé" en état conducteur à cause d'une défaillance interne.
