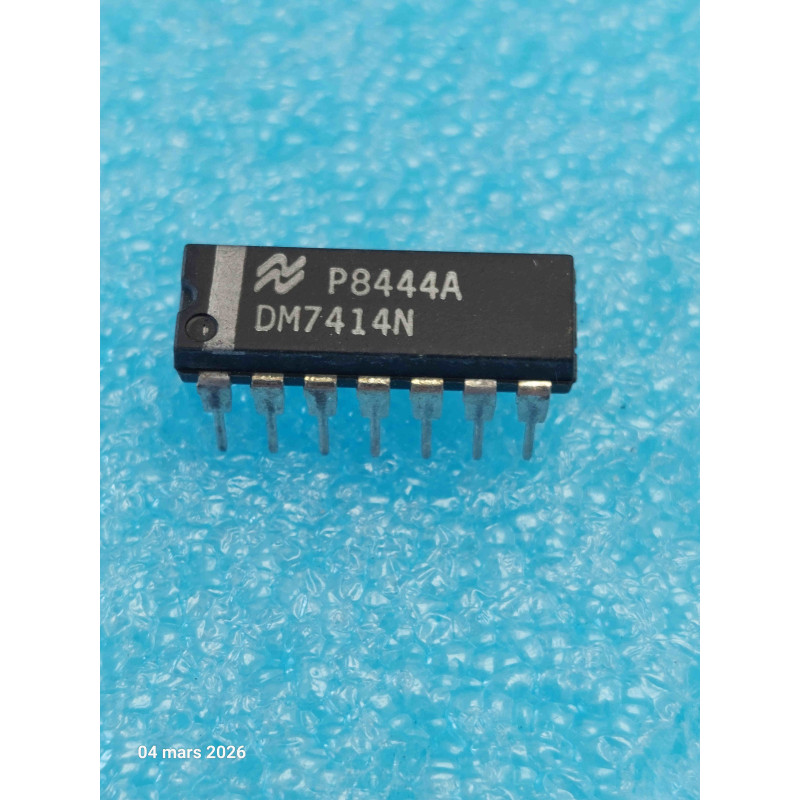

Le DM7414N est un composant essentiel de la logique numérique, appartenant à la famille TTL standard. Il contient six inverseurs (NOT) indépendants, tous dotés d'entrées à déclencheur de Schmitt (Schmitt Trigger). Ce composant est la référence pour le nettoyage et la mise en forme des signaux numériques.
Note technique :
Trigger de Schmitt : Contrairement à un inverseur standard (7404), le 7414 possède des seuils de commutation distincts pour le front montant et le front descendant (hystérésis). Cela permet de convertir un signal d'entrée lent, bruité ou sinusoïdal en un signal rectangulaire TTL propre et sans rebonds.
Architecture : Il offre une haute immunité au bruit, rendant chaque porte extrêmement robuste face aux parasites électromagnétiques environnants.
Usage : Indispensable pour l'anti-rebond de boutons poussoirs, l'horloge de systèmes numériques, ou la conversion de signaux provenant de capteurs à faible pente de montée.
Conseils Pro :
Application Anti-Rebond : Pour éliminer les rebonds d'un interrupteur mécanique, placez une résistance entre l'entrée de la porte et le VCC, et un condensateur entre l'entrée et la masse. Le 7414 se chargera de fournir une sortie logique nette dès la première impulsion.
Maintenance (NOS) : Ces composants NOS sont très prisés pour la réparation de matériel vintage. Vérifiez l'état des broches avant installation. Si le composant a été stocké dans un milieu humide, un nettoyage délicat est préférable pour garantir une soudure optimale sur vos anciens circuits imprimés.
Découplage : Comme il s'agit d'un circuit intégré TTL à commutation rapide, le découplage est vital. Un condensateur céramique de 100 nF entre les broches 14 (VCC) et 7 (GND) est fortement recommandé pour éviter que le bruit de commutation ne perturbe le signal logique inversé.
Logique inversée : Gardez toujours à l'esprit que le 7414 inverse le signal : un état BAS en entrée donne un état HAUT en sortie, et vice-versa. Cela est crucial lors du débogage de schémas logiques.
