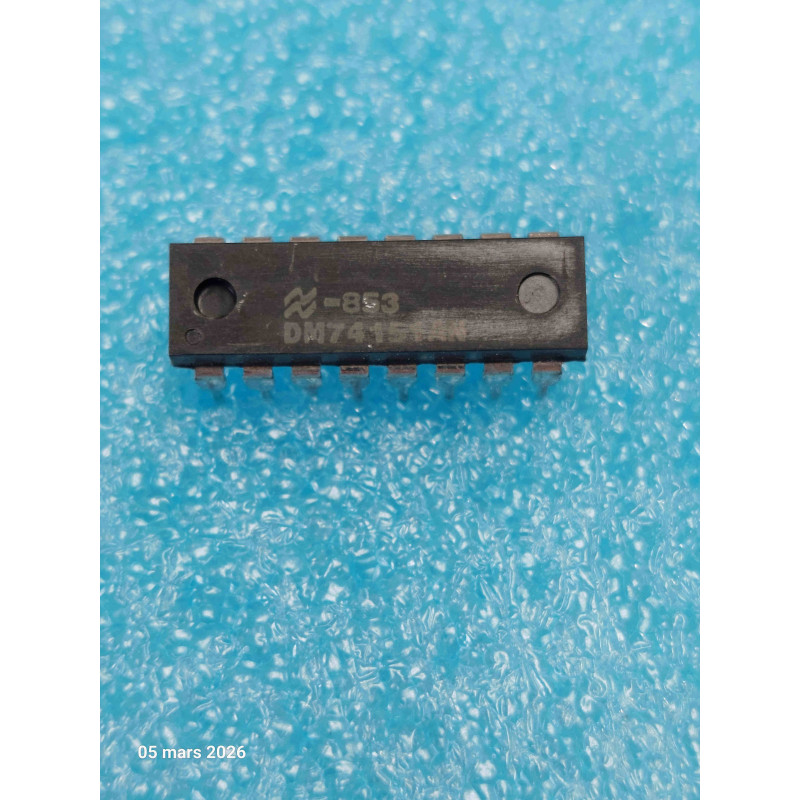

Le DM74151AN est un multiplexeur de données 8 vers 1 hautement performant de la famille TTL. Il permet de sélectionner l'une des 8 entrées de données (D0 à D7) pour la diriger vers une sortie unique, en fonction de la valeur binaire appliquée sur trois entrées de sélection (A, B, C).
Note technique :
Sorties complémentaires : Ce composant offre deux sorties : une sortie directe (Y) et une sortie inversée (W), ce qui le rend extrêmement flexible dans les circuits logiques complexes.
Enable (Strobe) : Il dispose d'une entrée de validation active à l'état BAS, permettant de forcer la sortie à un état prédéfini, idéal pour la mise en cascade de plusieurs multiplexeurs afin d'augmenter le nombre d'entrées (ex: créer un multiplexeur 16 vers 1).
Architecture : Il est largement utilisé dans les systèmes de routage de bus, le décodage d'adresses, ou pour implémenter des fonctions logiques combinatoires complexes de manière compacte.
Conseils Pro :
Sélection : Les entrées A, B, C représentent le code binaire de sélection (A=LSB, C=MSB). Par exemple, pour sélectionner l'entrée D5 (101 en binaire), vous devez mettre A=1, B=0, C=1.
Maintenance (NOS) : Comme pour tous les composants NOS, vérifiez l'alignement des broches avant de les insérer dans vos supports. Si elles ont été légèrement pliées durant le stockage, utilisez un outil d'insertion pour les redresser sans appliquer de contrainte excessive à la base du boîtier plastique.
Découplage : Avec 16 broches et une logique interne complexe, le 74151 est sensible aux variations de tension. Placez un condensateur de 100 nF au plus proche des broches 16 (VCC) et 8 (GND) pour stabiliser l'alimentation lors des commutations haute vitesse.
Entrées inutilisées : Veillez à ne laisser aucune entrée de donnée "en l'air" si vous ne l'utilisez pas, car une entrée flottante peut introduire du bruit dans le signal de sortie. Il est préférable de les relier à la masse ou au VCC selon la logique de votre application.
