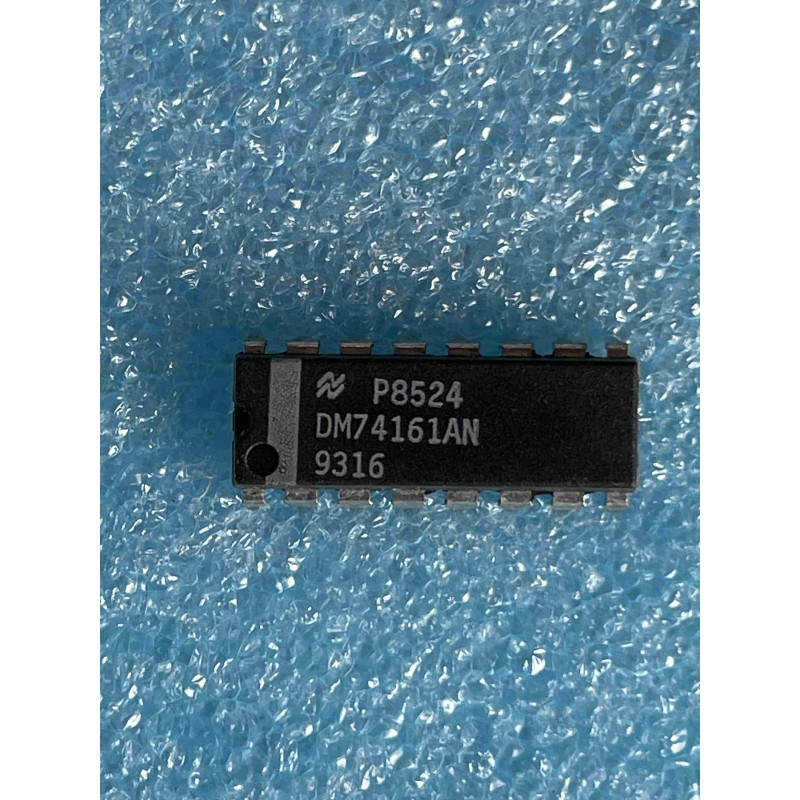

Le DM74161AN de National Semiconductor est un compteur binaire synchrone 4 bits à chargement synchrone. Il est conçu pour les applications de comptage rapide dans les systèmes numériques nécessitant une synchronisation précise avec l'horloge système.
Note technique :
Fonctionnement Synchrone : Les quatre bascules internes changent d'état simultanément sur le front montant de l'horloge. Cela permet d'éliminer les délais de propagation cumulatifs typiques des compteurs asynchrones.
Chargement et Remise à zéro : Il offre une remise à zéro synchrone (Synchronous Clear), permettant de réinitialiser le compteur à 0 lors du prochain front d'horloge. Il possède également des entrées de chargement parallèle pour initialiser le compteur avec une valeur spécifique.
Capacité de cascade : Équipé d'entrées et sorties de retenue (Carry), il est conçu pour être facilement chaîné avec d'autres 74161 pour créer des compteurs de 8, 12, ou 16 bits sans perte de performance.
Conseils Pro :
Découplage : La commutation synchrone de quatre bascules peut générer des pics de courant importants sur le rail VCC. Un condensateur de 100 nF (céramique) entre la broche VCC (16) et la masse (8) est essentiel pour éviter les erreurs de comptage dues au bruit.
Gestion des entrées : Comme pour tous les circuits TTL, ne laissez jamais les entrées de contrôle (Enable P, Enable T, Load, Clear) en l'air. Si elles ne sont pas pilotées activement, forcez-les à l'état HAUT (via une résistance de pull-up ou une connexion directe) pour garantir la stabilité du comptage.
Maintenance (NOS) : Les composants "DM" de National Semiconductor sont d'excellente qualité. Pour une restauration vintage, vérifiez que le signal d'horloge est bien propre (sans rebonds) avant d'entrer dans le compteur. Si le compteur "saute" des nombres, utilisez un oscilloscope pour vérifier l'intégrité du front montant de votre signal d'horloge.
Compatibilité : Le 74161 est très similaire au 74163, à la différence notable que le 161 possède une remise à zéro asynchrone (Clear). Vérifiez bien votre schéma, car cette différence est cruciale pour le fonctionnement de la logique de contrôle.
