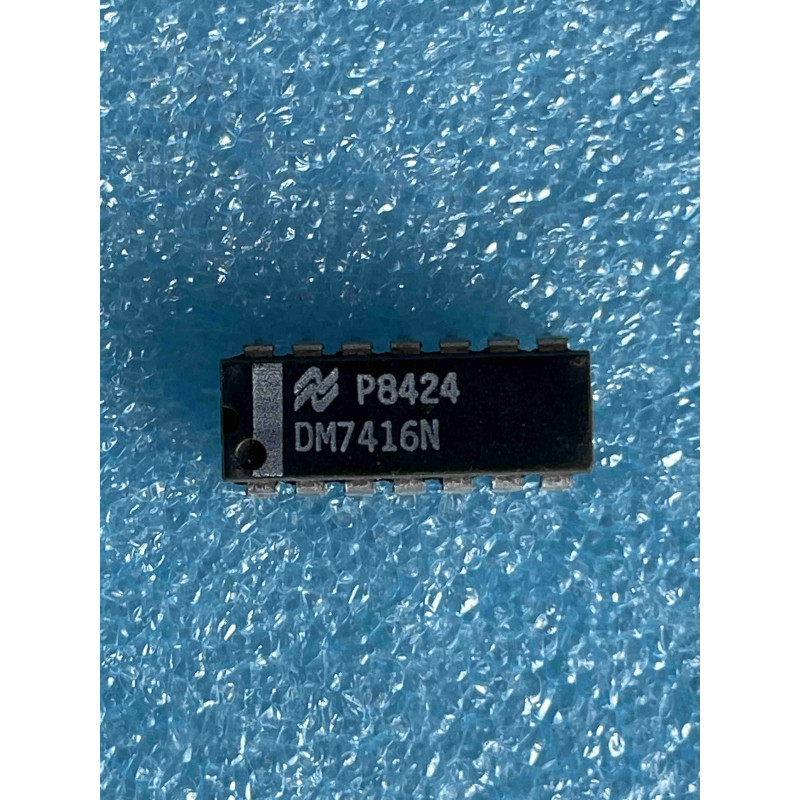

Le DM7416N de National Semiconductor est un buffer/inverseur hexadécimal à sortie "collecteur ouvert" (Open-Collector). Contrairement à un inverseur standard, ses sorties peuvent supporter des tensions plus élevées et piloter des charges qui nécessitent un courant supérieur à celui d'une sortie TTL classique.
Note technique :
Sortie Collecteur Ouvert (High Voltage) : Les sorties peuvent tolérer une tension allant jusqu'à 15V. Cela permet d'utiliser ce composant comme interface pour piloter des indicateurs, des relais basse tension ou des LED nécessitant une tension supérieure au 5V TTL.
Fonctionnement : Comme il s'agit d'un collecteur ouvert, la sortie ne délivre jamais de tension "haute" par elle-même. Elle se comporte comme un interrupteur à la masse :
Entrée HAUTE $\rightarrow$ Sortie BASSE (reliée à la masse).
Entrée BASSE $\rightarrow$ Sortie HAUTE (état haute impédance, nécessite une résistance de rappel pull-up externe).
Conseils Pro :
Résistance de tirage (Pull-up) : Il est impératif d'utiliser une résistance de rappel vers la tension de votre charge (5V, 12V, etc.) pour obtenir un état HAUT à la sortie. La valeur dépendra du courant requis par la charge pilotée.
Découplage : Même si ce composant pilote des charges externes, la section logique reste TTL. Un condensateur de 100 nF (céramique) entre VCC (14) et GND (7) est nécessaire pour éviter les instabilités lors des commutations.
Entrées inutilisées : Ne laissez jamais les entrées flottantes. Reliez les entrées inutilisées des portes à la masse ou au VCC selon la configuration requise pour éviter tout basculement parasite.
Maintenance (NOS) : Ce CI est un classique pour l'interfaçage avec des périphériques externes dans les systèmes vintage. Si une section de votre système qui pilote des voyants ou des relais ne fonctionne plus, le 7416 est un suspect fréquent, car ses transistors de sortie sont plus sollicités que ceux d'une porte logique standard.
