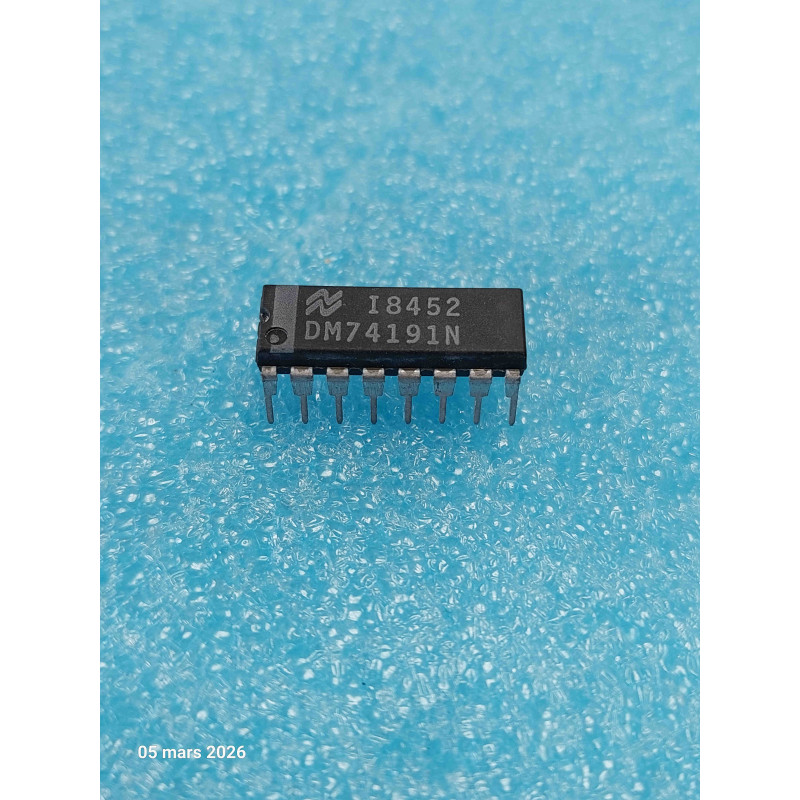

Le DM74191N est un compteur binaire synchrone à 4 bits (de 0 à 15), réversible (Up/Down). Il est conçu pour des applications nécessitant un comptage rapide et précis dans les systèmes numériques, permettant de compter vers le haut ou vers le bas selon l'état d'une broche de contrôle.
Note technique :
Fonctionnement Synchrone : Toutes les bascules internes changent d'état simultanément au front montant de l'horloge, ce qui élimine les instabilités (glitches) souvent rencontrées dans les compteurs asynchrones à haute vitesse.
Réversibilité : Une entrée de contrôle permet de basculer instantanément entre le comptage ascendant (Up) et descendant (Down).
Entrées parallèles : Il permet le chargement de données en parallèle via les entrées D0-D3, ce qui est idéal pour définir une valeur de départ pour le compteur.
Cascadabilité : Il intègre des sorties de retenue (Ripple Clock et Max/Min count) permettant de connecter plusieurs unités pour réaliser des compteurs 8, 12 ou 16 bits très facilement.
Conseils Pro :
Stabilité du signal d'horloge : Comme il s'agit d'un compteur synchrone, la propreté du signal sur l'entrée d'horloge (Clock) est primordiale. Si votre signal d'horloge provient d'un bouton-poussoir mécanique, il est indispensable de le faire passer par un circuit anti-rebond (ex: le 7414 vu précédemment) avant de l'envoyer au 74191.
Maintenance (NOS) : Étant donné le nombre de broches (16), vérifiez bien l'alignement sur votre support tulipe. Un mauvais alignement lors de l'insertion peut plier une broche sous le boîtier. Redressez les broches doucement si nécessaire.
Découplage : Avec 16 broches et une logique de comptage interne active, un condensateur de 100 nF (céramique) entre la broche 16 (VCC) et la broche 8 (GND) est impératif pour garantir la précision du comptage à haute fréquence.
Entrées inutilisées : Veillez à ne pas laisser les entrées de chargement parallèle (D0-D3) ou de contrôle (Load, Enable) flottantes. Si vous ne les utilisez pas, fixez leur potentiel au VCC ou à la masse selon l'état souhaité pour éviter tout comportement erratique du compteur.
