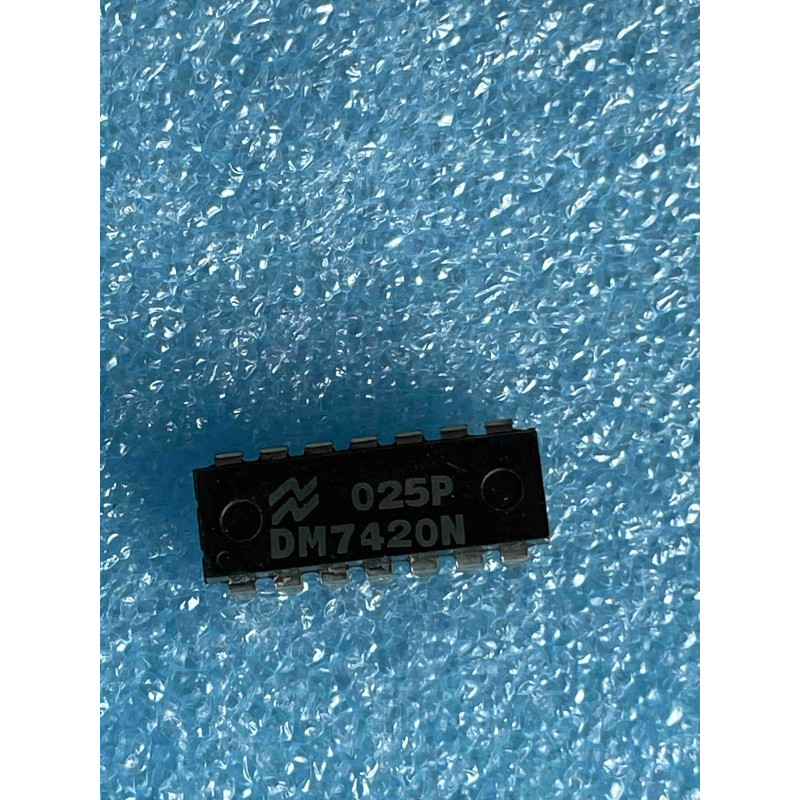

Le DM7420N de National Semiconductor est un circuit intégré de la famille TTL standard. Il contient deux portes NAND indépendantes à 4 entrées chacune. C'est un composant fondamental pour la synthèse de fonctions logiques combinatoires complexes.
Note technique :
Fonctionnement : La sortie de chaque porte est à l'état BAS uniquement si toutes les 4 entrées sont à l'état HAUT simultanément. Sinon, la sortie est à l'état HAUT.
Intégration : Avec deux portes à 4 entrées, ce composant permet de condenser une logique de décodage d'adresse assez large sur un seul boîtier DIP-14.
Sortie Totem-Pole : Il utilise une sortie totem-pole standard, capable de piloter directement d'autres entrées logiques TTL sans nécessiter de composants passifs additionnels.
Conseils Pro :
Entrées inutilisées : En logique TTL, ne laissez jamais d'entrée "flottante". Pour une porte NAND, si vous n'utilisez pas les 4 entrées, vous devez relier les entrées inutilisées à VCC (ou les relier ensemble aux entrées utilisées) pour garantir que la sortie reste stable.
Découplage : Même si la série 7420 est une référence très classique et stable, un condensateur de 100 nF (céramique) entre la broche VCC (14) et la masse (7) est la règle standard pour prévenir les parasites sur le rail d'alimentation.
Maintenance (NOS) : Les composants "DM" de National Semiconductor sont réputés pour leur fiabilité. Lors de la restauration d'équipements, ce CI est souvent très durable. Si vous suspectez une porte défectueuse, effectuez un test statique : une entrée reliée à la masse doit forcer la sortie à l'état HAUT.
Compatibilité : Le 7420 est un standard universel de l'industrie. Vous pouvez le remplacer par n'importe quel 7420 ou 74LS20 (plus économe) si le besoin s'en fait sentir, en tenant compte des caractéristiques de courant de sortie.
