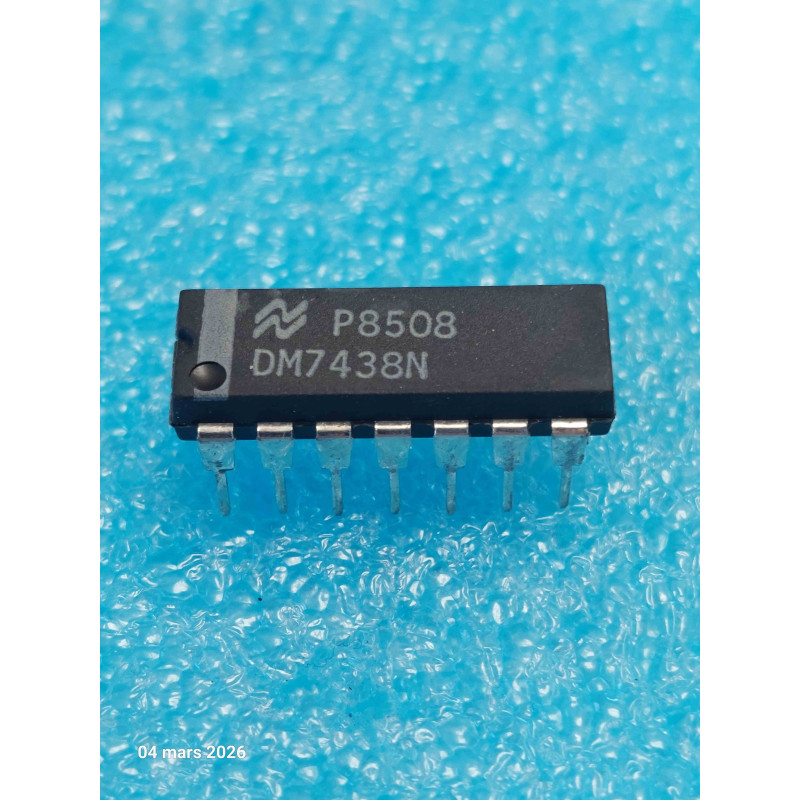

Le DM7438N est un circuit intégré de la famille TTL, composé de quatre portes NAND (NON-ET) à deux entrées avec des sorties à collecteur ouvert (Open-Collector). Contrairement aux portes NAND standard (série 7400), le 7438 est spécifiquement conçu pour offrir une capacité de pilotage en courant accrue (High Sink Current), idéale pour les applications nécessitant une interface plus robuste.
Note technique :
Capacité de pilotage (Buffer) : Les sorties à collecteur ouvert du 7438 sont optimisées pour absorber un courant plus élevé (sink current) que les portes NAND standard. Cela en fait un choix privilégié pour piloter des lignes de bus, des voyants LED, ou pour servir d'interface entre des niveaux de tension différents.
Fonctionnement : La sortie est à l'état BAS uniquement si les deux entrées sont à l'état HAUT. Comme il s'agit d'une sortie à collecteur ouvert, l'état HAUT n'est atteint que si une résistance de tirage (pull-up) externe est connectée.
Usage : Idéal pour l'adaptation de niveaux logiques, la mise en forme de signaux sur des bus, ou pour piloter des charges requérant une logique inverse avec une tension supérieure à 5V (dans la limite des spécifications du composant).
Conseils Pro :
Résistance Pull-Up : Le choix de la résistance de tirage est critique. Si elle est trop faible, vous consommerez un courant inutile à l'état bas. Si elle est trop élevée, le front montant du signal sera trop lent (temps de montée allongé par la capacité parasite). Une valeur entre 470 Ω et 2,2 kΩ est souvent un bon compromis pour des applications standard.
Maintenance (NOS) : Les composants NOS de la série 7438 sont très robustes. Vérifiez l'état des broches avant toute insertion : un léger nettoyage à la gomme abrasive fine suffit généralement pour éliminer toute trace de stockage prolongé et assurer une soudure de haute qualité.
Découplage : Pour garantir la stabilité du signal, notamment lors du pilotage de charges actives, placez un condensateur de 100 nF (céramique) entre la broche 14 (VCC) et la broche 7 (GND) au plus près du CI. Cela empêche les rebonds de tension sur le plan d'alimentation.
Protection : Si vous utilisez le 7438 pour piloter des charges, assurez-vous de respecter les limites de courant indiquées dans la datasheet. Une surcharge prolongée peut endommager le transistor de sortie à collecteur ouvert.
