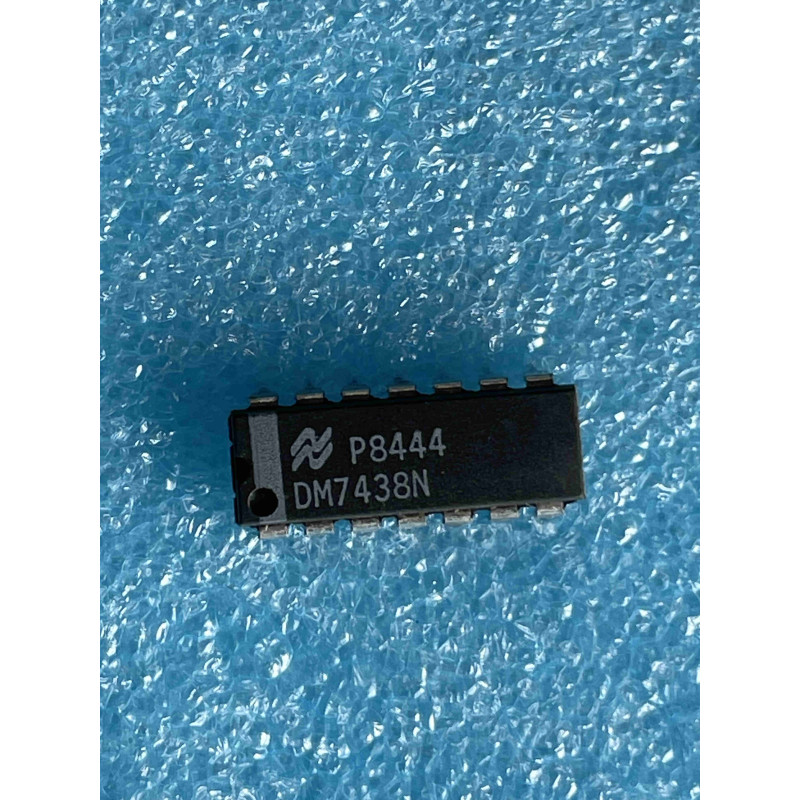

Le DM7438N de National Semiconductor est un circuit intégré de la famille TTL. Il s'agit d'une porte NAND quadruple à 2 entrées avec sortie à collecteur ouvert (Buffer). Contrairement au 7400 ou au 7401, il est conçu pour fournir un courant de sortie plus élevé, agissant comme un tampon tout en conservant une fonction logique NAND.
Note technique :
Capacité de pilotage : Le 7438 est spécifiquement conçu pour piloter des charges plus lourdes que les portes logiques standards. Il est capable d'absorber (sink) un courant beaucoup plus important, ce qui le rend utile pour piloter directement des LED, des indicateurs ou des lignes de bus longue distance.
Sortie collecteur ouvert : Comme il s'agit d'un collecteur ouvert, la sortie ne génère pas de niveau HAUT activement. Vous devez impérativement connecter une résistance de rappel (pull-up) externe entre la sortie et la tension d'alimentation (5V ou autre, selon votre charge) pour définir l'état HAUT.
Conseils Pro :
Dimensionnement de la charge : Grâce à sa capacité à absorber davantage de courant, ce composant est idéal pour les interfaces "TTL vers périphérique". Assurez-vous simplement que la puissance dissipée dans la résistance de rappel reste dans les limites acceptables du boîtier.
Découplage : Puisque le 7438 commute des courants plus élevés que les portes NAND ordinaires, le condensateur de 100 nF (céramique) entre VCC (14) et GND (7) est crucial pour éviter des chutes de tension transitoires sur votre carte.
Entrées : Ne laissez aucune entrée flottante. Reliez les entrées inutilisées à VCC pour éviter des commutations induites par le bruit ambiant.
Maintenance (NOS) : Ce composant est un "cheval de trait" des systèmes informatiques vintage. Si vous restaurez une machine et que vous constatez des problèmes sur des lignes de contrôle de bus ou des circuits de pilotage de voyants, le 7438 est souvent une pièce clé. Vérifiez systématiquement le bon état des soudures sur les broches de sortie (1, 4, 10, 13) car elles sont les plus soumises à la fatigue thermique.
