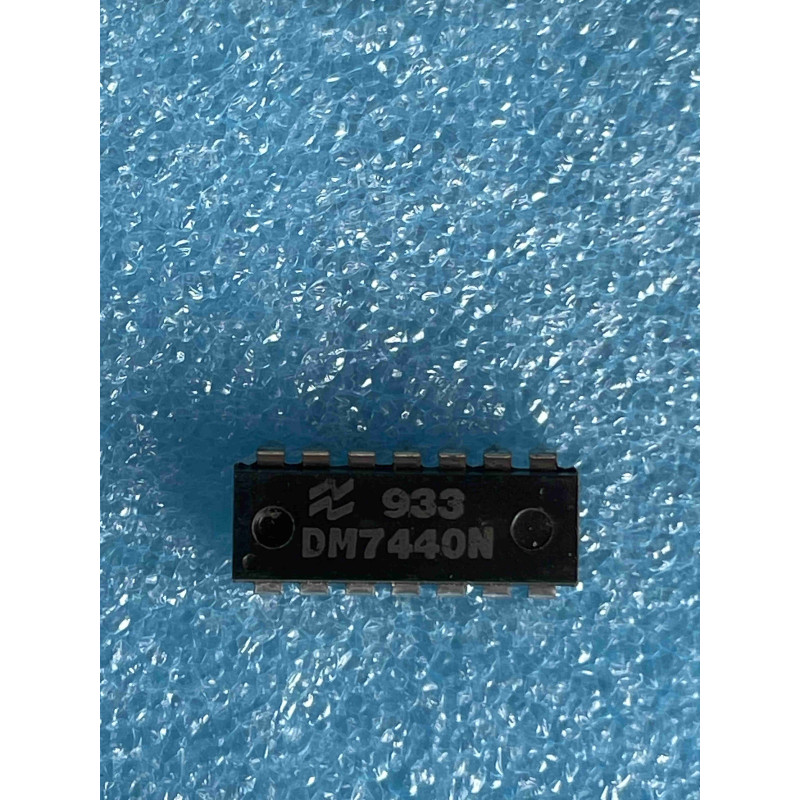

Le DM7440N de National Semiconductor est une porte NAND quadruple à 2 entrées, spécifiquement conçue pour fonctionner comme un buffer (tampon) de haute performance. Contrairement aux portes NAND standard, le 7440 est optimisé pour piloter des charges capacitives importantes avec une grande capacité de courant.
Note technique :
Capacité de pilotage : Bien qu'il conserve la fonction logique NAND, le 7440 est conçu avec des étages de sortie plus robustes que le 7400. Il peut absorber (sink) davantage de courant, ce qui est idéal pour distribuer des signaux d'horloge ou de contrôle vers plusieurs entrées logiques situées sur des pistes de cuivre longues.
Architecture Totem-Pole : Il ne nécessite pas de résistance de rappel externe. Il commute activement les états HAUT et BAS, garantissant des fronts de signal nets même avec une charge capacitive élevée.
Conseils Pro :
Usage en distribution : Utilisez le 7440 lorsque vous devez envoyer un signal unique vers un grand nombre de composants TTL en parallèle (ex: signal de Reset ou d'horloge système). Il prévient la dégradation des fronts de signal causée par la charge capacitive combinée des multiples entrées.
Découplage : En raison de sa capacité à piloter de fortes charges et de ses commutations puissantes, un condensateur de 100 nF (céramique) entre la broche VCC (14) et la masse (7) est impératif pour éviter les chutes de tension brusques sur le rail d'alimentation.
Entrées inutilisées : Ne laissez jamais d'entrée flottante. Reliez les entrées inutilisées des portes aux entrées utilisées pour maintenir la logique et la stabilité du système.
Maintenance (NOS) : Ce composant est extrêmement résistant. Dans les systèmes vintage, il est souvent utilisé dans les sections critiques de distribution de signaux. Si vous constatez des signaux "mous" (temps de montée lent) sur votre bus, le 7440 est souvent le coupable ou la solution idéale pour rafraîchir le signal.
