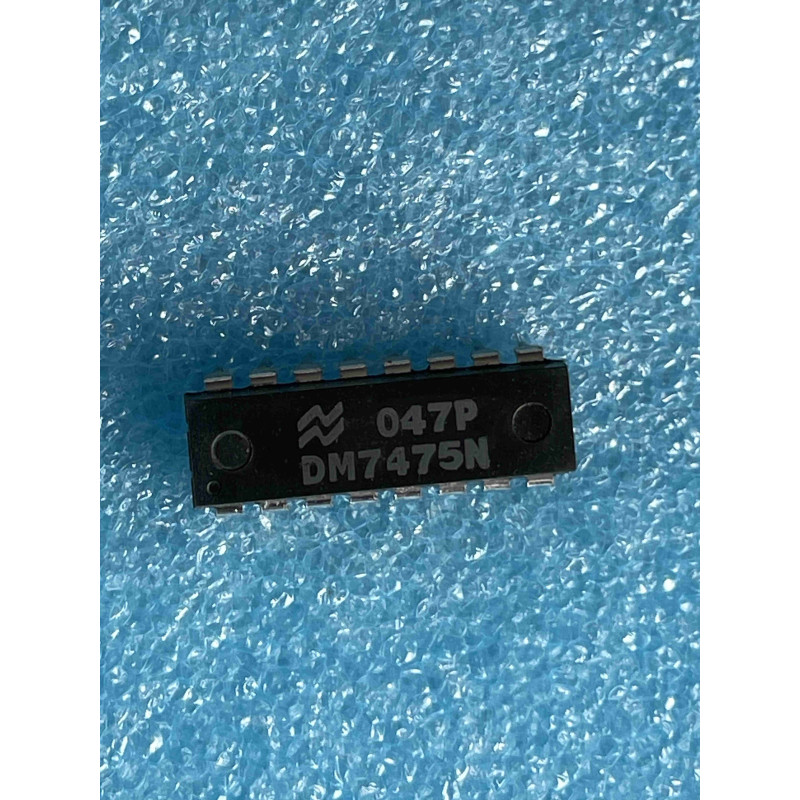

Le DM7475N de National Semiconductor est un registre à verrouillage (latch) transparent 4 bits. Il est conçu pour stocker temporairement des données numériques, servant d'interface entre des bus de données et des dispositifs d'affichage ou des registres de mémoire.
Note technique :
Fonctionnement "Transparent" : Lorsque l'entrée de validation (Enable) est au niveau HAUT, les sorties Q suivent instantanément l'état des entrées D. Lorsque l'entrée Enable passe au niveau BAS, les données présentes aux entrées sont "verrouillées" (latched) et les sorties Q conservent leur dernier état, ignorant toute modification ultérieure des entrées D.
Architecture : Il contient quatre verrous indépendants organisés en deux groupes de deux, chaque paire partageant une entrée d'horloge/validation commune.
Conseils Pro :
Usage en afficheur : Le 7475 est le composant classique pour piloter des afficheurs 7 segments. Il permet de "figer" le code BCD envoyé par un processeur sur l'afficheur, pendant que le processeur effectue d'autres calculs.
Découplage : Un condensateur de 100 nF (céramique) entre la broche VCC (5) et la masse (12) — notez le brochage spécifique du 7475 avec VCC en 5 et GND en 12 — est essentiel pour éviter les erreurs de verrouillage causées par des parasites sur l'alimentation.
Gestion des entrées : Ne laissez jamais les entrées de données ou d'Enable flottantes. Une entrée Enable flottante est particulièrement risquée, car elle pourrait laisser le verrou passer en mode transparent de manière intempestive, corrompant vos données stockées.
Maintenance (NOS) : Les composants "DM" sont très fiables. En restauration vintage, si vous constatez que des données ne sont pas "mémorisées" correctement, testez d'abord la stabilité du signal sur la broche Enable. Comme ce composant est souvent utilisé en périphérie, il est parfois soumis à des surtensions provenant du bus de données externe.
