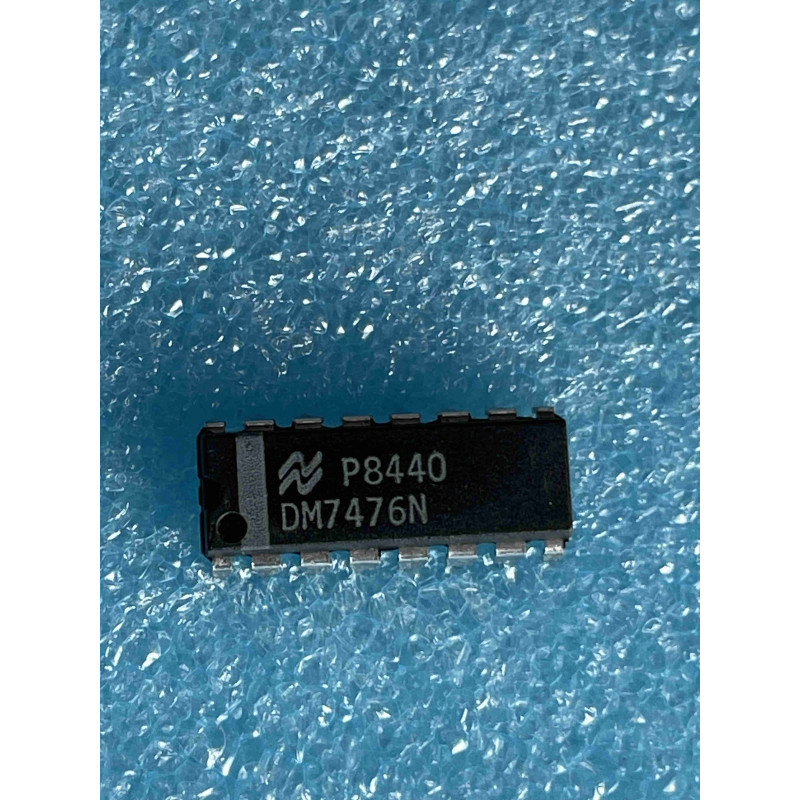

Le DM7476N de National Semiconductor est une bascule J-K à déclenchement par front, intégrant deux bascules indépendantes avec entrées Preset et Clear asynchrones. Ce composant est une version plus complète du 7473, offrant une plus grande flexibilité de contrôle sur les états de sortie.
Note technique :
Fonctionnement Master-Slave : Le 7476 utilise une architecture où les données sont capturées sur le front montant de l'horloge (Master) et transférées en sortie sur le front descendant (Slave). Cela assure une stabilité maximale des sorties lors de la transition.
Contrôles Asynchrones : En plus des entrées J, K et Horloge (Clock), ce composant dispose d'entrées Preset (PR) et Clear (CLR) actives au niveau BAS. Elles permettent de forcer la bascule dans un état HAUT ou BAS indépendamment de l'horloge, ce qui est crucial pour initialiser des compteurs ou des registres au démarrage.
Conseils Pro :
Découplage : La commutation simultanée des deux bascules peut induire des pics de courant. Un condensateur de 100 nF (céramique) entre VCC (5) et la masse (13) — notez le brochage propre au 7476 (VCC en 5, GND en 13) — est vivement conseillé.
Gestion des entrées : Comme pour tous les composants TTL de cette famille, les entrées J, K, Preset et Clear ne doivent jamais flotter. Si une entrée n'est pas utilisée, connectez-la à VCC (pour les entrées actives BAS, connectez-les à VCC pour les désactiver).
Maintenance (NOS) : Ce CI est extrêmement courant dans les séquenceurs logiques vintage. Si vous restaurez une machine et qu'une fonction de "Reset" système ne s'active pas correctement, vérifiez le 7476 qui gère souvent cette logique de réinitialisation.
Brochage : Soyez très vigilant avec le brochage du 7476 (VCC broche 5, GND broche 13). Il est différent du 7473, ce qui peut mener à des erreurs de câblage sur des PCB non marqués.
