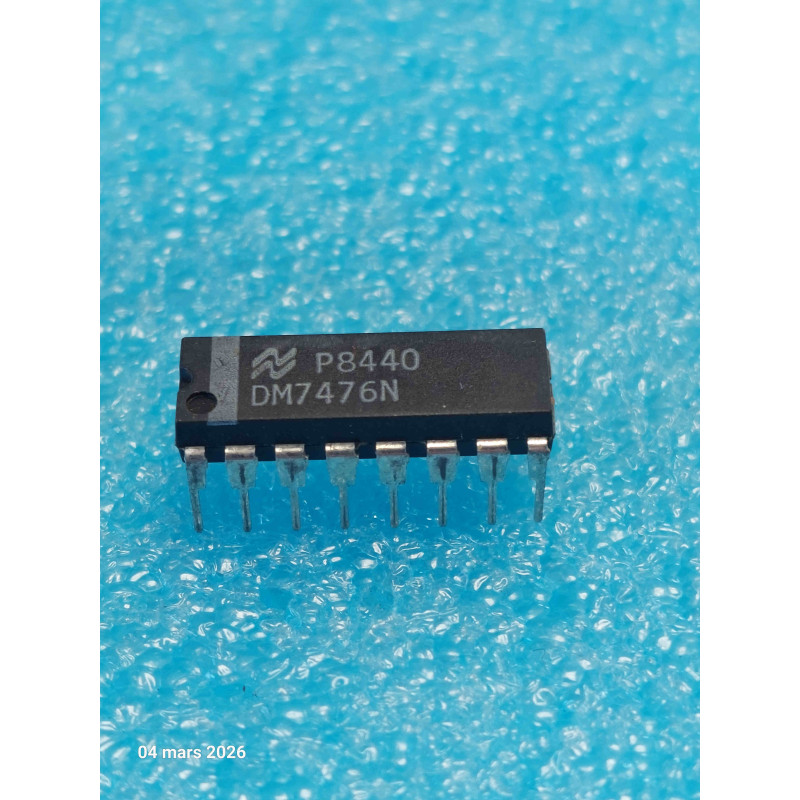

Le DM7476N est une double bascule JK (Flip-Flop) de la famille TTL, réputée pour sa robustesse et sa versatilité dans les systèmes logiques séquentiels. Contrairement aux bascules JK standards, elle est dotée d'entrées de prépositionnement (PRESET) et de remise à zéro (CLEAR) asynchrones, offrant un contrôle total sur l'état de chaque bascule.
Note technique :
Fonctionnement : La bascule JK est idéale pour les compteurs et les registres à décalage. Le changement d'état se produit sur le front descendant du signal d'horloge.
Flexibilité (Presets) : Les entrées PRESET et CLEAR sont "asynchrones", ce qui signifie qu'elles outrepassent l'horloge et les entrées J/K. Elles permettent de forcer instantanément la bascule dans un état prédéfini, une fonction cruciale lors de l'initialisation d'une machine d'état.
Architecture : Elle contient deux bascules indépendantes dans un seul boîtier de 16 broches.
Conseils Pro :
Front Descendant : Tout comme le 7473, le 7476 réagit sur le front descendant (transition de HAUT vers BAS) de l'horloge. Gardez cela en tête si vous concevez un système mélangeant des composants modernes (qui réagissent souvent sur front montant) et ce composant vintage.
Gestion des entrées : Si vous n'utilisez pas les entrées PRESET ou CLEAR, elles doivent être connectées au VCC (+5V) pour être désactivées (car elles sont actives à l'état BAS). Ne laissez jamais ces broches flottantes sous peine de comportement aléatoire de la bascule.
Maintenance (NOS) : Les composants NOS sont d'excellente qualité, mais vérifiez les broches après des décennies de stockage. Une gomme abrasive fine est idéale pour nettoyer les contacts avant de les insérer dans vos supports.
Découplage : Avec deux bascules commutant potentiellement à haute fréquence, placez un condensateur céramique de 100 nF entre les broches 16 (VCC) et 8 (GND) au plus proche du boîtier pour éviter les oscillations sur le plan d'alimentation.
