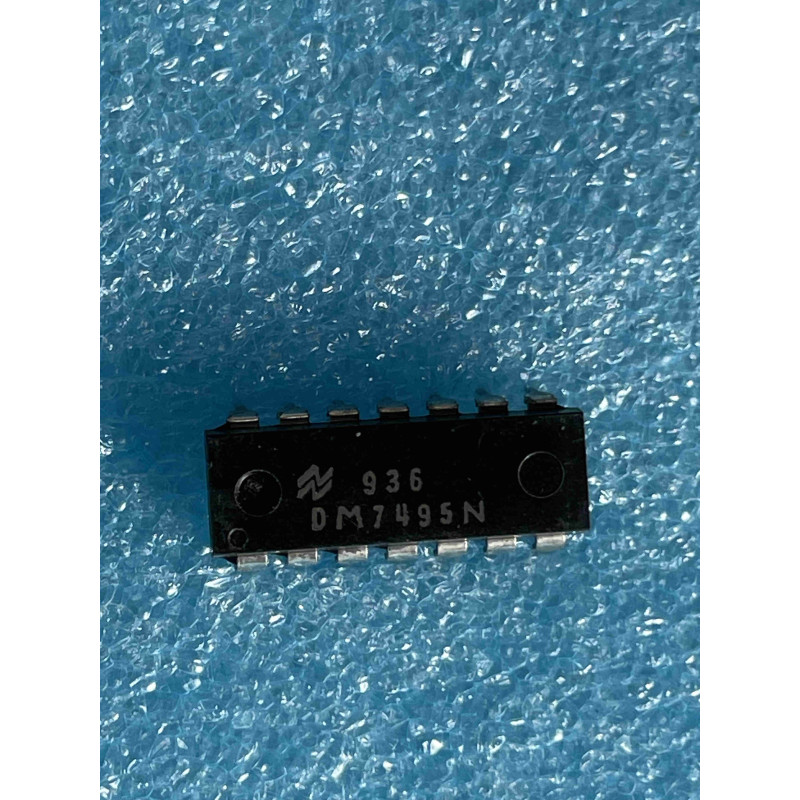

Le DM7495N de National Semiconductor est un registre à décalage universel 4 bits. Contrairement aux registres simples, il est capable de réaliser des transferts de données en mode série ou en mode parallèle, avec une capacité de décalage bidirectionnel limité par sa configuration.
Note technique :
Modes de fonctionnement : Il supporte quatre modes de transfert : Entrée série/Sortie série, Entrée série/Sortie parallèle, Entrée parallèle/Sortie série et Entrée parallèle/Sortie parallèle.
Double entrée d'horloge : Le 7495 dispose de deux entrées d'horloge distinctes ($CLK_1$ et $CLK_2$). L'une est utilisée pour le mode de chargement parallèle, l'autre pour le mode de décalage série. Cela offre une grande flexibilité pour la synchronisation des données dans des systèmes de traitement complexes.
Mode Sélection : Une broche de contrôle (Mode Control) permet de basculer instantanément entre le mode "Shift" (décalage) et le mode "Load" (chargement parallèle).
Conseils Pro :
Gestion de l'horloge : La subtilité du 7495 réside dans ses deux entrées d'horloge. Pour éviter toute corruption de données, assurez-vous que seule l'horloge correspondant au mode actif est utilisée, l'autre devant être maintenue à l'état HAUT pour inhiber son cycle propre.
Découplage : Ce composant manipulant 4 bits simultanément lors du chargement parallèle, des appels de courant sont possibles. Un condensateur de 100 nF (céramique) entre la broche VCC (14) et la masse (7) est indispensable pour maintenir l'intégrité des données.
Entrées inutilisées : Ne laissez jamais les entrées de données (A, B, C, D) ou les entrées de contrôle flottantes. En cas de mode série, si une entrée de données parallèle n'est pas utilisée, forcez-la à la masse ou au VCC.
Maintenance (NOS) : Le 7495 est un composant polyvalent souvent utilisé dans les interfaces de communication série-parallèle. Si vous restaurez un lecteur de bande ou une imprimante vintage, ce circuit est fréquemment impliqué dans la conversion des données de flux série vers un format parallèle exploitable par un processeur 8 bits.
