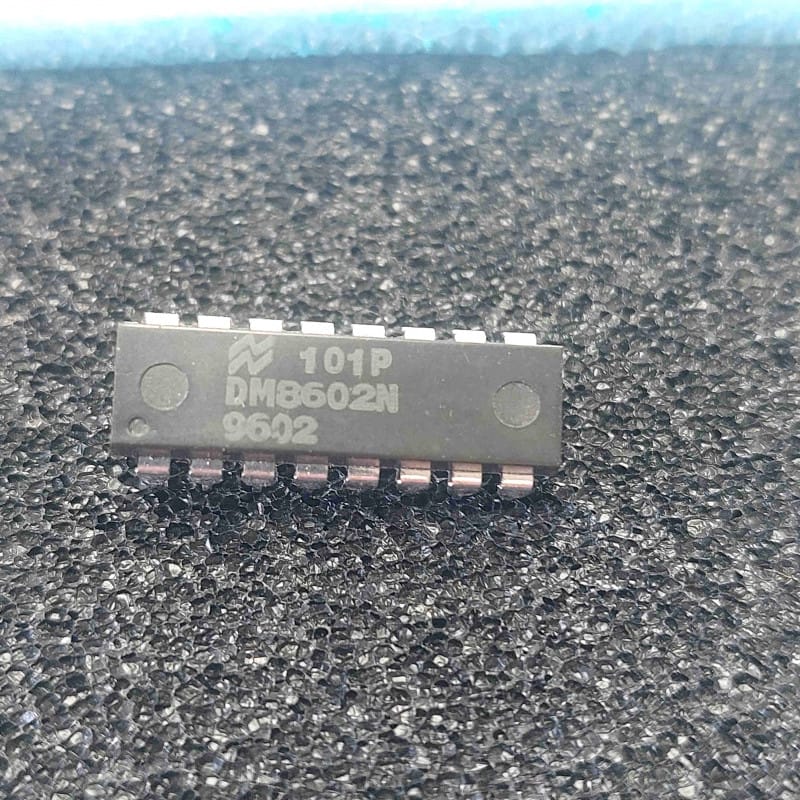

Le DM8602N (ou DM8602 N) est un circuit intégré logique d'époque conçu par le fabricant américain National Semiconductor (reconnaissable à son logo officiel "N" stylisé avec une vaguelette). Présenté dans son boîtier d'origine en plastique standard traversant de type DIP16 (16 broches, pas de 2,54 mm, largeur étroite de 300 mil), ce composant d'origine authentique et neuf de stock (NOS) est un multivibrateur monostable double redéclenchable et réinitialisable (Dual Retriggerable Resettable Monostable Multivibrator).
Appartenant à la famille logique TTL classique, le DM8602 permet de générer des impulsions de temporisation extrêmement précises à l'aide d'un réseau externe composé d'une résistance et d'un condensateur (RC). On retrouve ce composant vintage incontournable au cœur des circuits de synchronisation, de détection d'absence d'impulsions (watchdog d'époque), de mise en forme de signaux et de temporisation sur les cartes mères d'ordinateurs des années 70 et 80, ainsi que dans l'instrumentation et les bornes d'arcade classiques.
Double monostable indépendant : Intègre deux circuits monostables totalement distincts sous un même boîtier à 16 broches.
Fonctions avancées d'époque :
Redéclenchable (Retriggerable) : Une nouvelle impulsion d'entrée pendant la temporisation relance le cycle à zéro, permettant de maintenir la sortie active indéfiniment si les signaux d'entrée sont assez rapprochés.
Réinitialisable (Clear/Reset) : Dispose d'une entrée de remise à zéro prioritaire permettant d'interrompre instantanément l'impulsion de sortie à tout moment.
Excellente stabilité de temporisation : Conçu pour offrir une excellente compensation interne contre les variations de température et de tension d'alimentation.
Le diagnostic classique "Absence d'impulsion de sortie, reset permanent ou temporisation aberrante" :
Si le circuit de minutage ou de détection logique associé ne réagit plus :
Contrôle de l'alimentation logique (Vcc - Pin 16 / GND - Pin 8) : Assurez-vous d'avoir un 5V standard d'époque bien stable et exempt de bruit de commutation. Un condensateur de découplage d'époque fatigué ou en court-circuit (comme les condensateurs chimiques ou au tantale) peut perturber le seuil de déclenchement des monostables.
Contrôle des composants externes de temporisation (R et C) : La largeur de l'impulsion de sortie dépend directement des valeurs de la résistance et du condensateur connectés aux broches dédiées (généralement Rext/Cext). Si le condensateur d'époque a fui ou présente une résistance série (ESR) trop élevée, ou si la résistance a dérivé, la durée de l'impulsion sera totalement fausse ou inexistante.
Vérification des entrées de déclenchement (A et B) : Utilisez votre oscilloscope pour valider que les signaux de commande (fronts montants ou descendants) arrivent bien sur les entrées de déclenchement. Le DM8602 possède des entrées à déclenchement par front actif ; si une ligne reste collée à un niveau logique fixe (piste coupée ou sortie logique d'un circuit en amont défectueuse), le monostable ne démarrera pas.
Vérification de l'entrée de remise à zéro (Clear - active à l'état bas) : Si la broche Clear reste bloquée à l'état logique bas (0V), le monostable est verrouillé et aucune impulsion ne pourra être générée en sortie. Assurez-vous que cette broche remonte bien à l'état haut (5V) pour autoriser le fonctionnement.
Précautions de manipulation et de montage d'époque :
Bien qu'il s'agisse de technologie bipolaire TTL d'époque (moins sensible à l'électricité statique que le CMOS), observez les précautions d'usage d'atelier lors des manipulations.
Pour éviter de soumettre ce composant vintage au stress thermique d'un fer à souder et simplifier toute maintenance ou modification future du réseau RC de test, installez systématiquement un support de précision tulipe DIP16 (largeur étroite de 300 mil / 7,62 mm) sur votre carte imprimée d'origine.
