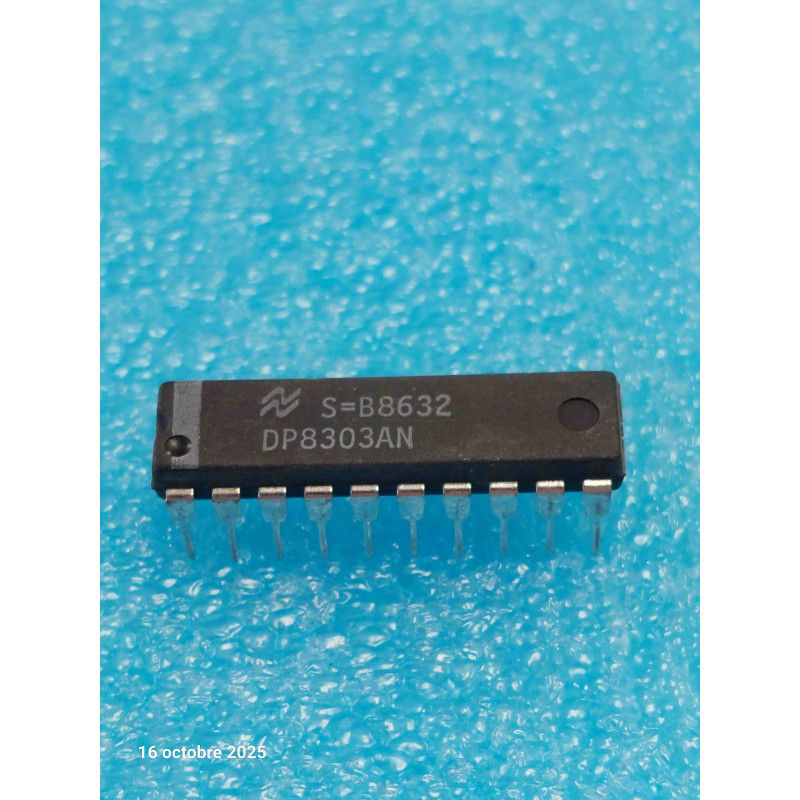

Le DP8303AN (National Semiconductor) est un circuit intégré logique monolithique de type Octal Transceiver / Driver de ligne (8 canaux) à sorties 3 états (3-State). Sa particularité est d'être inverseur : il inverse l'état logique des données qui le traversent. Conçu pour piloter de fortes charges capacitives, il sert de tampon bidirectionnel à haute vitesse pour les bus de données et d'adresses. C'est une puce essentielle pour stabiliser et réparer les lignes de communication des cartes mères rétro ou des cartes d'extension industrielles des années 80.
Note technique :
Contrôle bidirectionnel simple : Le sens de transmission des données (du bus A vers le bus B, ou inversement) est piloté par une seule broche de direction (Transmit/Receive). Une broche d'activation de sortie (Output Enable) permet de passer toutes les sorties en haute impédance (état "Hi-Z"), isolant ainsi le composant du bus.
Haute capacité de courant : Il dispose d'un fort courant de sortie capable de piloter directement des fonds de panier (backplanes) ou de longues pistes blindées sans affaissement du signal logique.
Conseils Pro :
Le piège de la logique inversée au diagnostic : Attention lors de vos mesures à la sonde logique ou à l'oscilloscope : un "1" logique entrant sur la broche A ressortira impérativement sous forme de "0" logique sur la broche B correspondante. Ne confondez pas cette inversion normale avec un défaut interne du circuit.
Maintenance & Diagnostic (Bus bloqué en haute impédance) : Si les signaux d'entrée sont présents mais qu'absolument rien ne sort du composant, vérifiez en priorité la broche OE (Output Enable). Si la logique de contrôle de la carte laisse cette broche au niveau haut, le DP8303AN reste en isolation totale (haute impédance). Si la broche OE est bien active (niveau bas) mais que le composant devient brûlant, l'un des 8 canaux a subi un court-circuit sur le bus externe et la puce doit être remplacée.
