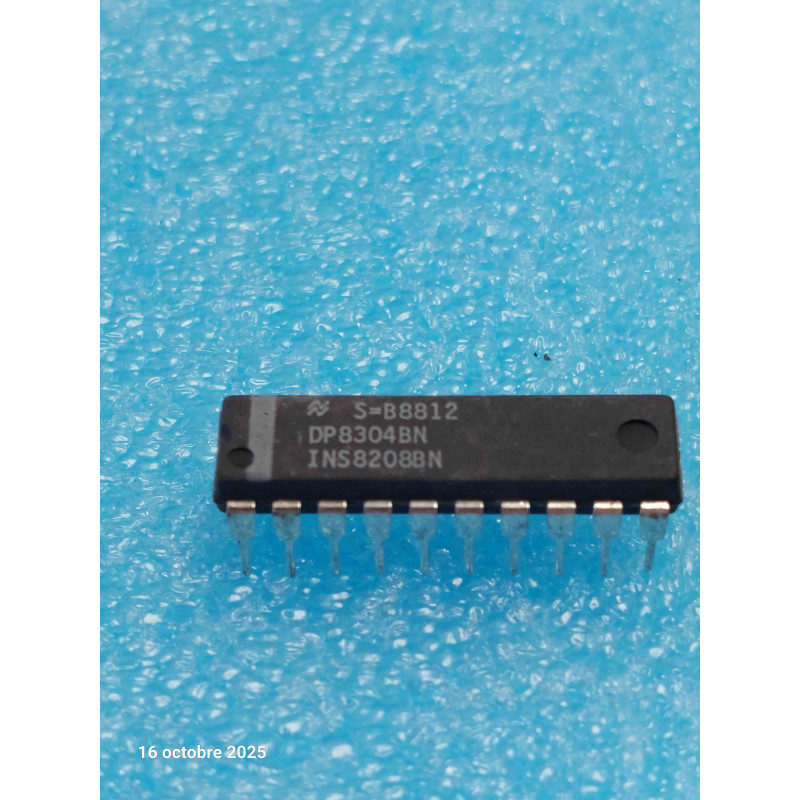

Le DP8304BN (commercialisé aussi par National Semiconductor sous la référence INS8208BN) est un circuit intégré de type Octal Transceiver / Driver de ligne (8 canaux) à sorties 3 états (3-State). Contrairement au 8303, le DP8304BN est non-inverseur : les données ressortent avec le même état logique qu'à l'entrée. C'est un composant d'interface bidirectionnel à haute vitesse et forte puissance, massivement utilisé pour isoler, amplifier et piloter les bus de données et d'adresses des microprocesseurs des années 80 (notamment les architectures de la famille 8080/8085/Z80).
Note technique :
Gestion du sens des données : Le sens du flux (du bus A vers le bus B, ou inversement) est déterminé par la broche T/R (Transmit/Receive). L'activation globale ou la mise en haute impédance (isolation du bus) se fait via la broche OE (Output Enable).
Compatibilité Totale Symétrique : Les entrées et sorties disposent de seuils logiques optimisés pour s'interfacer parfaitement entre les technologies MOS (processeurs) et les lignes de transmission TTL lourdes, avec une excellente marge de bruit.
Conseils Pro :
Le piège de la confusion 8303 (Inverseur) vs 8304 (Non-Inverseur) : Ne confondez jamais ces deux références lors d'un dépannage. Ils partagent exactement le même brochage (DIP20), mais installer un 8303 à la place d'un 8304 inversera toutes les données de votre bus, empêchant instantanément la carte de démarrer. Le 8304 conserve la polarité stricte du signal (0 reste 0, 1 reste 1).
Maintenance & Diagnostic (Pistes de contrôle coupées) : 1. Si le bus de données de votre carte rétro semble figé, testez la broche T/R (broche de direction) pendant une phase d'accès en lecture ou écriture. Si cette ligne est coupée sur le circuit imprimé ou reste bloquée à un niveau fixe, le transceiver tentera d'émettre sur le bus au mauvais moment, créant un conflit de bus majeur.
2. En cas de surchauffe localisée du boîtier, dessoudez-le et testez l'impédance entre ses pattes de sorties et la masse. Ces drivers de bus d'époque lâchent souvent en court-circuit franc lorsqu'un périphérique externe est branché ou débranché "à chaud" sur le connecteur de la carte.
