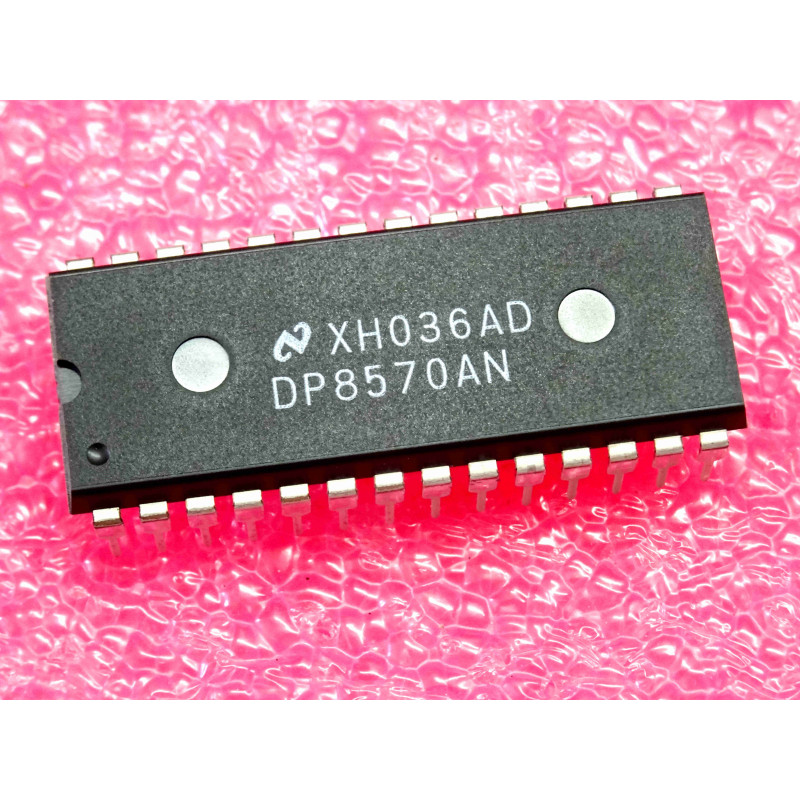

Le DP8570AN (développé par National Semiconductor) est un circuit intégré de gestion de temps haut de gamme, classé comme Timer Clock Peripheral (TCP). Logé dans un boîtier DIP plastique à 28 broches (PDIP28), ce composant va bien plus loin qu'un simple circuit d'horloge temps réel (RTC) standard. Il est conçu pour s'interfacer directement, comme un périphérique esclave, avec les bus de données des microcesseurs et microcontrôleurs (8, 16 ou 32 bits) les plus courants.
En plus de suivre l'heure (heures, minutes, secondes, centièmes de seconde) et la date (jour, date, mois, année avec gestion des années bissextiles), le DP8570AN intègre un système d'interruptions extrêmement puissant, des temporisateurs programmables (timers) à haute résolution, et une petite zone de RAM statique protégée. Son architecture est optimisée pour réduire au maximum la charge de calcul du processeur principal concernant les tâches liées au temps.
Fabricant : National Semiconductor (aujourd'hui Texas Instruments)
Fonction : Horloge Temps Réel (RTC) et Périphérique de Temporisation Évolué (TCP).
Interface : Bus parallèle universel multiplexé ou non-multiplexé, compatible avec les architectures de processeurs standards.
Performances clés :
Haute Précision : Compteurs de temps allant du centième de seconde jusqu'à l'année.
Générateurs de Fonctions / Timers : Intègre deux temporisateurs 16 bits programmables indépendants.
Gestion des Interruptions : Sortie d'interruption configurable (alarmes périodiques, fin de temporisation, changement de statut).
Faible consommation en veille : Bascule automatiquement sur une alimentation par pile/batterie de secours lorsque l'alimentation principale défaille, tout en maintenant l'oscillation du quartz.
Format : Boîtier PDIP28 (Plastique Traversant Standard).
Diagnostic Express (L'horloge reste figée ou perd l'heure à la coupure) :
Le piège du bit d'arrêt de l'oscillateur (OSC Enable) : C'est une sécurité classique sur les RTC. À la première mise sous tension ou après un changement de pile, l'oscillateur interne est généralement désactivé par défaut dans les registres internes pour économiser l'énergie. Si ton microcontrôleur lit toujours la même heure figée, vérifie dans le code d'initialisation que le bit d'activation de l'oscillateur (souvent situé dans le registre de contrôle principal) a bien été passé à l'état actif.
Le circuit de bascule de sauvegarde (VBB / Battery Backup) : Si le composant fonctionne parfaitement lorsque l'appareil est allumé, mais revient à zéro dès que tu débranches l'alimentation, inspecte la tension sur la broche de la pile de secours (VBB) ainsi que la diode de commutation externe si le montage en utilise une. La transition entre VCC et VBB doit être franche et sans micro-coupure.
Contrôle du quartz de 32,768 kHz : Ce circuit nécessite un quartz horloger standard. Si l'horloge ne tourne pas du tout, inspecte à l'oscilloscope (avec une sonde 10X haute impédance pour ne pas étouffer l'oscillation) la présence du signal sinusoïdal sur les broches OSC IN / OSC OUT. Attention aux capacités de charge parasites si tu as refait les soudures autour du quartz.
Recommandations de Montage :
Utilisation d'un support DIP28 Large : Tout comme pour les multiplexeurs de taille similaire, le DP8570AN utilise un format DIP28 large (entraxe de 15,24 mm). Un support tulipe de qualité est fortement recommandé pour protéger le circuit de la chaleur lors du soudage et faciliter le remplacement lors des phases de maintenance.
Propreté absolue autour du quartz : L'oscillateur interne à basse consommation est très sensible aux résistances de fuite. Des résidus de flux de soudure activé ou de l'humidité sous le quartz de 32,768 kHz peuvent faire dériver l'horloge de plusieurs minutes par jour, voire bloquer l'oscillation. Un nettoyage rigoureux à l'alcool isopropylique (IPA) autour des broches de l'oscillateur est impératif après soudure.
Plan de masse sous l'oscillateur : Pour isoler le quartz des commutations rapides du bus de données parallèle de 8 bits qui s'agite juste à côté, assure-toi d'avoir une zone de masse solide sous le quartz et ses pistes de raccordement afin de faire écran contre le bruit numérique.
