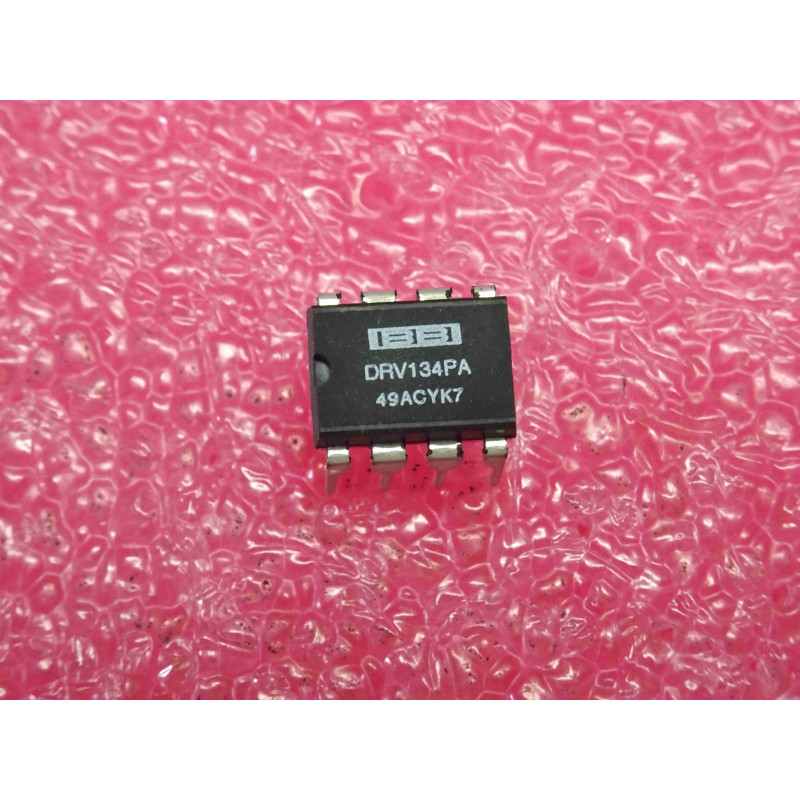

Le DRV134PA est un circuit intégré analogique de qualité professionnelle initialement développé par Burr-Brown (aujourd'hui Texas Instruments). Logé dans un boîtier DIP8 standard à 8 broches traversantes, ce composant est un émetteur de ligne audio symétrique (Audio Balanced Line Driver).
Il est conçu pour convertir un signal audio asymétrique (single-ended) en un signal symétrique (balanced) de haute fidélité, capable de piloter de longues distances de câbles sans perte et avec une immunité maximale aux parasites extérieurs. C'est le clone et l'équivalent direct le plus célèbre du circuit SSM2142 de chez Analog Devices. Il est massivement utilisé dans les consoles de mixage d'époque, les périphériques de studio (compresseurs, égaliseurs), les amplificateurs de puissance et les liaisons audio broadcast.
Note technique :
Architecture Interne Laser-Trimmed : Le DRV134PA intègre des amplificateurs opérationnels associés à un réseau de résistances de précision ajustées au laser sur le silicium. Cette précision extrême permet d'obtenir un taux de rejet du mode commun (CMRR) exceptionnel. Même sur de grandes longueurs de câbles professionnels, les bruits induits (bourdonnements de masse à 50 Hz, parasites électriques) s'annulent mutuellement en bout de ligne.
Brochage Standardisé (DIP8) :
Broche 1 : Sortie - (Inverted Output / Point Froid - XLR broche 3)
Broche 2 : Masse du signal (Sense Ground)
Broche 3 : Entrée du signal asymétrique (Input)
Broche 4 : Alimentation Négative (V-)
Broche 5 : Masse générale (Power Ground)
Broche 6 : Sortie + (Non-Inverted Output / Point Chaud - XLR broche 2)
Broche 7 : Alimentation Positive (V+)
Broche 8 : Broche de compensation de masse (Sense -)
Conseils Pro :
Le piège de la broche Sense (Broche 2 et Broche 8) : Pour obtenir les performances maximales du circuit et éviter une distorsion asymétrique, les broches Ref (broche 2) et Sense (broche 8) doivent être connectées de manière très stricte. Sur la grande majorité des schémas de cartes d'époque, la broche 2 est reliée directement à la masse audio locale, et la broche 8 est pontée directement sur la broche de sortie correspondante pour assurer la contre-réaction. Ne laissez jamais ces broches non connectées.
Protection native contre les courts-circuits : L'étage de sortie du DRV134PA est conçu de manière très robuste d'époque. Si un technicien branche un câble XLR asymétrique qui met le "Point Froid" (Sortie -, broche 1) directement à la masse, le circuit intégré commute sa topologie interne et continue de délivrer la totalité du signal sur le "Point Chaud" sans surchauffer ni griller. Le courant de sortie est automatiquement limité à environ 75 mA.
