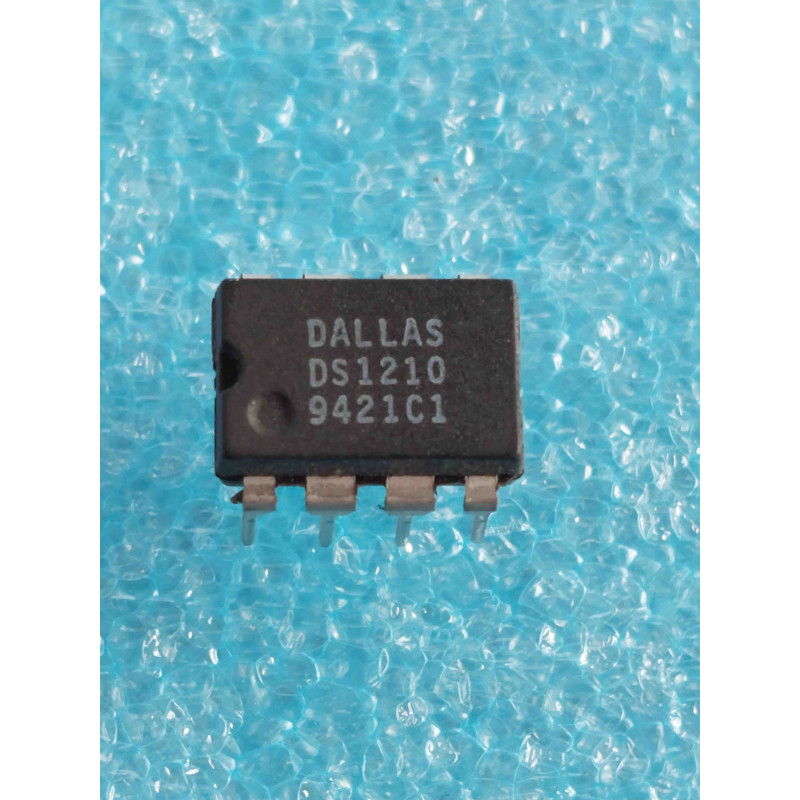

Le DS1210 est un circuit intégré de gestion d'alimentation spécialisé, conçu et fabriqué par Dallas Semiconductor (aujourd'hui intégré à Maxim Integrated / Analog Devices). Ce composant adopte un format classique en boîtier DIP8 plastique standard (entraxe de 300 mils, 8 broches), une configuration emblématique des architectures de calcul et cartes mères industrielles des années 80 et 90.
Il s'agit d'un contrôleur de batterie pour mémoire non volatile (Nonvolatile Controller IC). Sa fonction principale consiste à surveiller en continu l'alimentation principale d'un système informatique ou d'un automate, et à basculer automatiquement une mémoire vive statique (SRAM standard) sur une source d'alimentation par pile de secours (lithium) en cas de coupure de courant. En transformant une SRAM volatile en mémoire non volatile (SRAM NV), il permet de sauvegarder les données critiques (programmes machines, calibrations, horloges temps réel) sans nécessiter de puces d'EEPROM. C'est une pièce d'origine gérée en qualité New Old Stock (NOS), vitale pour la maintenance et la restauration à l'identique de cartes électroniques vintage.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic des pertes de données (Le piège de la mémoire amnésique) : Si un automate ou une machine vintage perd son programme ou ses paramètres système à chaque extinction complète, le système de sauvegarde est en cause. Méthode d'atelier : Ne changez pas le DS1210 immédiatement. Mesurez d'abord la tension de la pile bouton lithium (généralement une CR2032 ou un accumulateur d'époque) soudée sur la carte. Si la pile affiche moins de 2,8 V, elle est épuisée et doit être remplacée. Si la pile est neuve (environ 3 V ou 3,6 V) mais que la broche VOUT du DS1210 tombe à 0 V lorsque vous coupez l'alimentation générale, le circuit intégré est défectueux et ne commute plus.
Le piège des courants de fuite (Épuisement précoce de la pile) : Le DS1210 est conçu pour consommer un courant dérisoire sur la pile (de l'ordre du micro-ampère). Si votre pile neuve se décharge complètement en quelques semaines ou quelques mois, inspectez la SRAM ou les condensateurs de découplage locaux connectés sur la ligne VOUT. Un condensateur céramique ou tantale d'époque en fuite ou une SRAM fatiguée peuvent consommer un courant excessif, vidant la pile de secours à travers le contrôleur.
Précautions de brasage et montage sur support tulipe : Les cartes mères de cette génération (souvent double face ou multicouches à trous métallisés) dissipent la chaleur très rapidement à travers les grands plans de masse. Pour dessouder proprement le DS1210 d'origine sans détruire les œillets métallisés des trous, utilisez une station à dessouder à aspiration ou de la tresse fine de haute qualité imprégnée de flux, avec un fer réglé à 320-330 degrés Celsius maximum. Pour installer votre pièce NOS neuve, soudez impérativement un support tulipe DIP8 de qualité professionnelle. Cela vous évitera d'exposer le silicium d'époque à un stress thermique direct et facilitera grandement les relevés de tension futurs à la pointe de touche.
