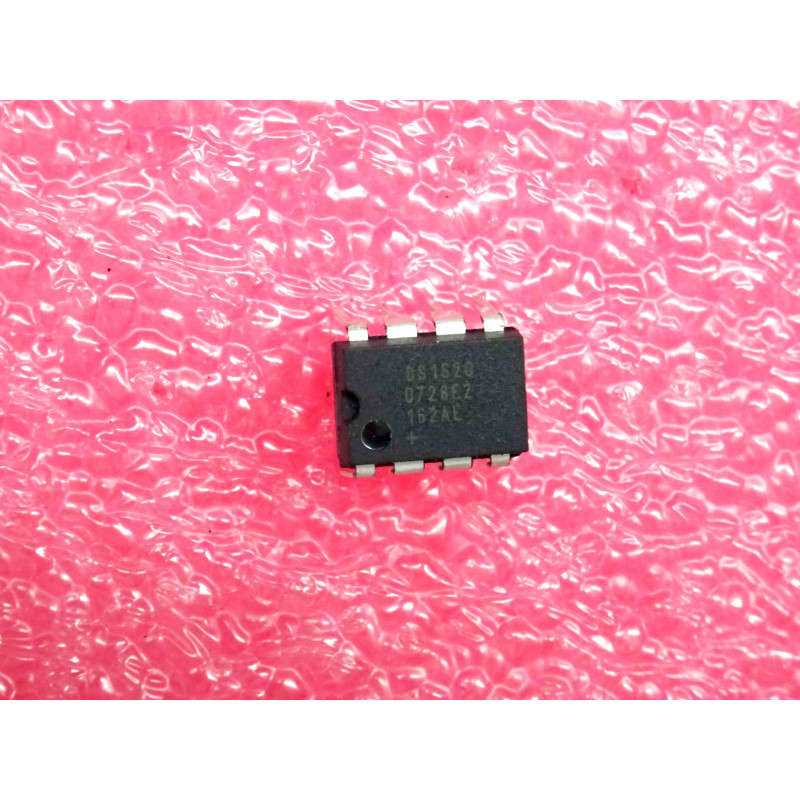

Le DS1620 est un circuit intégré numérique d'instrumentation et de contrôle thermique historique, développé à l'origine par Dallas Semiconductor (puis intégré au catalogue de Maxim Integrated). Logé dans un boîtier DIP8 (DIL8) standard à 8 broches traversantes, ce composant autonome fait à la fois office de thermomètre numérique et de thermostat programmable sur une plage de température s'étendant de -55°C à +125°C, avec une résolution de 0,5°C.
Grâce à ses registres internes non volatiles (EEPROM), il peut fonctionner de manière totalement indépendante (Standalone) pour piloter des relais de chauffage ou de ventilation sans nécessiter la présence permanente d'un microcontrôleur une fois configuré. C'est une puce très réputée pour la maintenance de systèmes de régulation thermique, de stations météo rétro, d'équipements industriels et de serveurs des années 90.
Note technique :
Trois Sorties de Thermostat Indépendantes : La grande force du DS1620 réside dans ses 3 broches matérielles dédiées au contrôle direct de circuits de puissance :
THF (Broche 5 - Thermostat High Flag) : Passe au niveau haut (5V) si la température mesurée est supérieure ou égale à la limite haute programmée par l'utilisateur (registre TH). Idéal pour activer un ventilateur ou une alarme de surchauffe.
TLF (Broche 6 - Thermostat Low Flag) : Passe au niveau haut (5V) si la température descend sous la limite basse programmée (registre TL). Idéal pour enclencher une résistance chauffante.
TCOM (Broche 7 - Thermostat Combined) : Sortie combinée avec hystérésis. Elle passe au niveau haut lorsque la température atteint le seuil TH, et ne redescend au niveau bas que lorsque la température repasse sous le seuil bas TL. Cela évite les oscillations rapides (les marches/arrêts incessants) des relais en limite de seuil.
Conseils Pro :
Le piège du protocole 3 fils (Pas du SPI standard) : Bien que l'interface à 3 fils utilise des broches nommées RST (broche 3), CLK (broche 2) et DQ (broche 1 pour les données), ce protocole propriétaire Dallas n'est pas tout à fait du SPI classique. Le signal RST (Reset) doit être forcé au niveau HAUT (5V) pendant toute la durée d'une transaction (lecture ou écriture de registres), contrairement au SPI standard où le Chip Select est généralement actif au niveau bas. Les données sont transférées en commençant toujours par le bit de poids faible (LSB First).
Utilisation en mode autonome (CPU-Less) : Si vous dépannez ou concevez une carte de régulation (comme un thermostat de couveuse, de rack technique ou de gestion environnementale), vous pouvez programmer les seuils TH et TL du DS1620 une bonne fois pour toutes sur votre banc de test avec un microcontrôleur. Les seuils étant stockés dans l'EEPROM interne de la puce, vous pouvez ensuite dessouder le composant ou couper les lignes logiques 1, 2 et 3 : le DS1620 New Old Stock continuera de piloter ses sorties de puissance THF/TLF/TCOM de manière 100% autonome dès sa mise sous tension via ses broches d'alimentation (VDD en broche 8, GND en broche 4).
