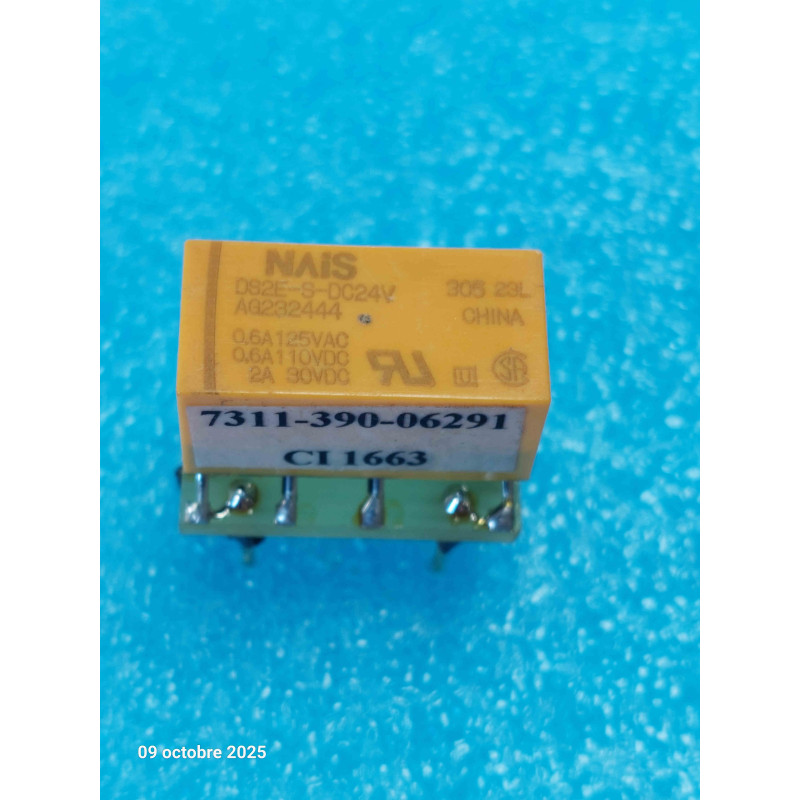

Le relais électromagnétique miniature de haute sensibilité de la marque Nais (devenue Panasonic) de référence DS2E-S-DC24V en version New Old Stock (stock ancien neuf) est un composant de précision conçu pour les cartes de télécommunication, d'instrumentation et d'électronique professionnelle.
Type de Composant : Relais électromagnétique miniature pour circuit imprimé (PCB Through-hole Relay).
Fabricant / Référence : Nais (Panasonic) / DS2E-S-DC24V (Série DS2E, version étanche / sealed - S).
Tension de Bobine : 24 Vdc (Courant continu, faible consommation).
Configuration des Contacts : 2 RT / 2 Form C / DPDT (Double Pole Double Throw - Bipolaire Inverseur).
Nombre de Broches : 8 broches (au pas standard pour implantation sur circuit imprimé).
État : New Old Stock (NOS) – Pièce d'origine neuve jamais montée, issue d'un stock d'atelier préservé.
Conditionnement : Composant unitaire en état d'origine.
Signification de la conception :
Série DS2E Nais/Panasonic : Reconnue pour sa grande fiabilité, sa compacité et son excellente isolation entre la bobine et les contacts.
Version étanche (-S) : Boîtier scellé protégeant les contacts de l'oxydation et permettant un nettoyage automatisé de la carte après brasage.
Repérage et Connexion : Identifiez rigoureusement la disposition des 8 broches (bornes de la bobine 24Vdc et deux jeux de contacts inverseurs) à l'aide de la documentation technique constructeur avant l'implantation.
Environnement : Cartes de communication, interfaces de mesure, équipements audio, automatismes et cartes électroniques compactes fonctionnant en logique 24V.
Diagnostic Express (Pannes et Vérifications) :
Vérification d'usage : S'agissant d'un composant de stock ancien (NOS), contrôlez systématiquement la résistance ohmique de la bobine à l'ohmmètre et l'absence d'oxydation sur les broches avant la pose.
Mesures : Valider l'établissement de la continuité sur les voies repos (NC) et travail (NO) lors de l'excitation de la bobine en 24Vdc hors circuit.
Recommandations de Montage & Restauration :
Brasage : Utilisez un fer à température contrôlée pour préserver l'intégrité du boîtier miniature et éviter toute contrainte thermique excessive sur les broches lors des opérations de maintenance.
