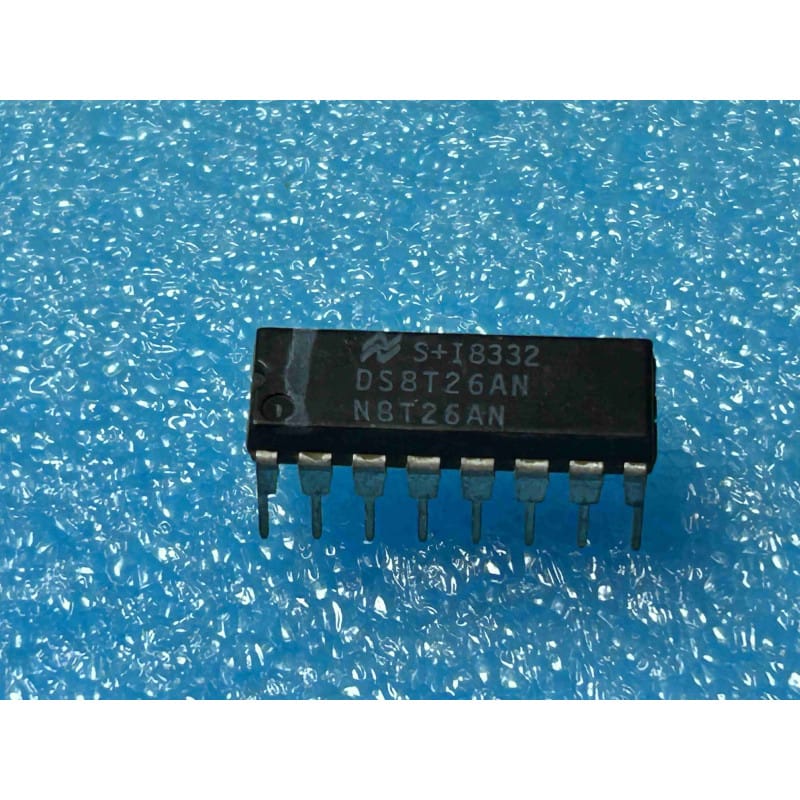

Le DS8T26AN (également référencé ou équivalent au célèbre standard 8T26 ou N8T26AN) est un circuit intégré logique d'époque conçu par National Semiconductor (reconnaissable à son logo historique en forme de vaguelette "N"). Logé dans un boîtier standard DIP16 (16 broches, pas de 2,54 mm), ce composant d'origine authentique (NOS) est un quadruple émetteur-récepteur de bus bidirectionnel à haute vitesse avec sorties à trois états (Tri-State).
Développé à la fin des années 70 et omniprésent dans les années 80, ce circuit Schottky à haute vitesse est une pièce légendaire de l'informatique vintage et des systèmes industriels primitifs. On le retrouve massivement dans les cartes de bus d'ordinateurs d'époque (comme les systèmes S-100, Apple II, Commodore, les machines CP/M ou les premiers IBM PC), les architectures de microprocesseurs 8 bits (Z80, 6502, 6800, 8080) et les automates industriels de cette génération pour isoler et piloter les lignes de données.
Le DS8T26AN sert de pont bidirectionnel entre un microprocesseur et un bus de données partagé, offrant une forte capacité de courant pour piloter des lignes capacitives longues ou de multiples périphériques :
Quatre canaux bidirectionnels indépendants : Chaque puce contient 4 paires d'émetteurs et de récepteurs tête-bêche.
Technologie Schottky rapide : Offre des temps de propagation extrêmement courts (typiquement de l'ordre de 10 à 17 nanosecondes), indispensables pour ne pas ralentir les bus système d'époque.
Sorties Tri-State (Trois états) côté bus : Permet de déconnecter complètement le composant du bus (mise en haute impédance "Hi-Z") lorsqu'il n'est pas sélectionné, évitant ainsi les conflits de bus et permettant à plusieurs cartes de partager les mêmes lignes physiques.
Forte capacité de courant (Driver de bus) : Capable de dissiper jusqu'à 48 mA en sortie côté bus, ce qui lui permet de piloter facilement des bus lourdement chargés ou des fonds de panier (backplanes) d'époque.
Logique d'inversion : Les pilotes internes sont inverseurs, ce qui signifie que le signal logique présent en entrée ressort inversé sur le bus (une caractéristique standard très prisée dans l'optimisation des schémas logiques de cette génération).
Entrées compatibles TTL : Entièrement compatible avec les niveaux logiques standard 5V.
Le repérage des lignes de direction et d'activation (Le piège du schéma d'époque) :
La gestion du sens de transfert des données et de l'activation des sorties est contrôlée par deux broches clés sur le boîtier DIP16 :
Receiver Enable (RE - Broche 15) : Active les récepteurs (lecture du bus vers le processeur) lorsqu'elle est tirée au niveau bas (0).
Driver Enable (DE - Broche 1) : Active les émetteurs (écriture du processeur vers le bus) lorsqu'elle est tirée au niveau haut (1).
Astuce de conception d'époque : Sur beaucoup de cartes d'ordinateurs vintage, ces deux broches sont reliées ensemble pour former une ligne de contrôle unique de direction (souvent connectée au signal R/W du processeur). Lorsque cette ligne commune est à l'état haut, la puce transmet; lorsqu'elle est à l'état bas, elle reçoit.
Le diagnostic d'une carte vintage en panne (Conflits de bus ou plantage système) :
Si votre ordinateur d'époque refuse de démarrer, boucle sur un écran noir, ou si des données lues en mémoire sont corrompues :
Le test des sorties bloquées en état bas ou haut (Bus contention) : Hors tension, une ou plusieurs lignes de données du bus peuvent sembler anormalement basses. Sous tension, si le DS8T26AN a une jonction de sortie d'émetteur détruite en court-circuit, il "tire" constamment la ligne de bus correspondante à la masse (0V) ou au VCC (5V), empêchant tout autre périphérique de communiquer sur cette ligne. Touchez délicatement le corps du DS8T26AN avec le doigt : s'il devient brûlant en quelques secondes, ses sorties sont en court-circuit ou subissent un conflit de bus sévère.
Vérification des niveaux logiques "mous" : Utilisez un oscilloscope ou une sonde logique d'époque pour analyser les signaux sur le bus. Si vous observez des signaux dont l'état haut ne dépasse pas 2,2V ou dont l'état bas ne descend pas sous 1V, l'un des canaux du DS8T26AN est fatigué et n'a plus la force d'attaque nécessaire pour charger le bus.
Précautions d'alimentation (Sensibilité au 5V propre) :
Les circuits Schottky bipolaires comme le DS8T26AN consomment une quantité de courant non négligeable par rapport aux technologies CMOS modernes (environ 50 mA à 80 mA au repos par puce). Ils provoquent de fortes transitions de courant lors des commutations rapides.
Conseil d'atelier : Ne faites jamais l'économie d'un condensateur de découplage céramique de 100 nF d'excellente qualité placé au plus près de la broche 16 (VCC) et de la broche 8 (GND) du composant. Sans ce découplage, les pics de commutation rapide génèrent un bruit important sur la ligne d'alimentation commune, ce qui peut provoquer des plantages erratiques du microprocesseur ou des erreurs d'adressage mémoire.
Précautions de soudage et de montage :
Les circuits d'ordinateurs ou de cartes électroniques de cette génération (souvent double face avec des pistes de cuivre très fines) supportent mal les dessoudages répétés.
Installez impérativement un support tulipe de précision DIP16 de haute qualité lors de votre réparation. Cela facilitera grandement de futures mesures de diagnostic et protègera totalement ce précieux silicium vintage (NOS) de la chaleur directe du fer à souder.
Soudez le support vide à l'aide d'un fer réglé à 310 degrés Celsius maximum, nettoyez les résidus de flux à l'alcool isopropylique, puis insérez délicatement le DS8T26AN à froid.
