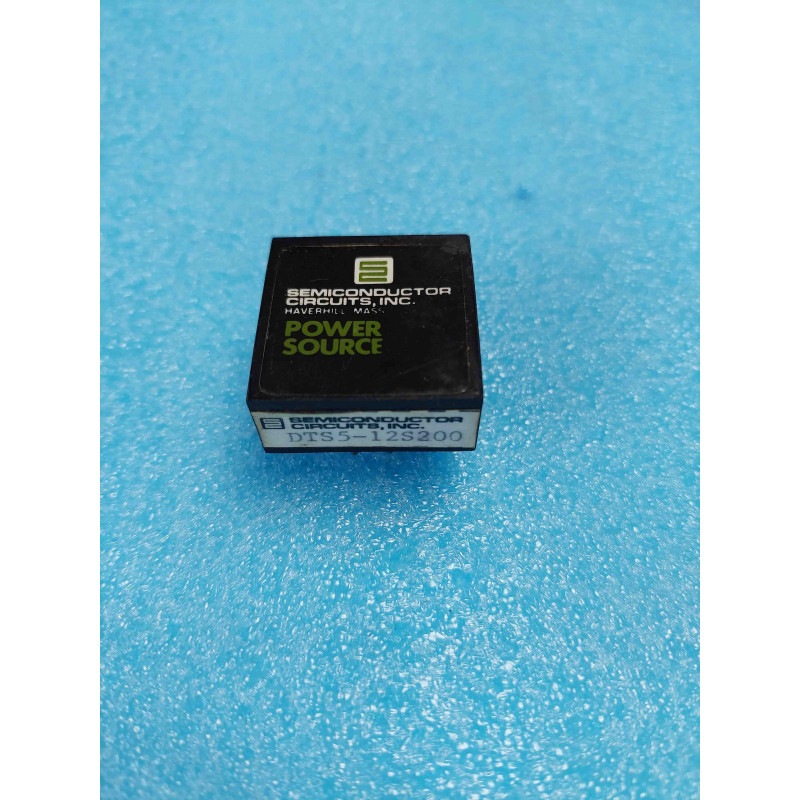

Le DTS5-12S200 est un module d'alimentation ou convertisseur continu-continu (DC-DC) hybride scellé, conçu et fabriqué à l'origine par le constructeur américain spécialisé Semiconductor Circuits, Inc. (souvent abrégé SCI). Ce composant adopte un format de boîtier industriel encapsulé de type "brique" ou "module" en plastique noir rigide, muni de broches traversantes rigides et épaisses implantées sur sa face inférieure pour un montage direct sur circuit imprimé.
Il s'agit d'un convertisseur DC-DC isolé à découpage de haute fiabilité (Isolated DC-DC Power Converter Module). La nomenclature historique de Semiconductor Circuits, Inc. permet de décoder instantanément l'intégralité des spécifications électriques gravées sur sa carcasse : le préfixe DTS identifie la série de modules d'alimentation régulés à découpage, le premier chiffre 5 indique la tension d'entrée nominale requise (alimentation en 5 Volts continu), tandis que la suite de la référence -12S200 spécifie les caractéristiques de l'étage de sortie, à savoir une tension de sortie simple (Single) de 12 Volts capable de délivrer un courant maximal de 200 milliampères (mA). C'est une pièce industrielle d'origine gérée en qualité New Old Stock (NOS), vitale pour la maintenance, le dépannage ou la restauration à l'identique d'anciennes cartes mères de calculateurs, d'instruments de mesure de laboratoire ou d'équipements de réseau d'époque exigeant une isolation galvanique stricte entre leurs lignes d'alimentation.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic du module inerte (Le piège du courant de démarrage et de la tension écroulée) : Si la ligne 12V en sortie du DTS5-12S200 est totalement absente (0V) ou s'effondre dès qu'une charge est connectée, procédez à des vérifications méthodiques avant de dessouder le bloc. Méthode d'atelier : Mesurez la tension continue directement sur les broches d'entrée du module. Les convertisseurs DC-DC d'ancienne génération de la série DTS consomment un courant important en entrée au moment précis de l'allumage pour amorcer leur oscillateur interne. Si la piste de cuivre du 5V est trop fine, ou si le gros condensateur chimique de filtrage situé en amont sur la carte mère est sec, la tension d'entrée peut chuter brièvement sous les 4,5V lors du démarrage. Ce comportement met instantanément le circuit de découpage en protection. Si l'entrée 5,0V reste stable mais que la sortie délivre 0V, déconnectez la charge aval pour écarter tout court-circuit externe sur la platine. Si le problème persiste à vide, l'étage de commutation interne du module hybride est endommagé.
Le piège du raccordement des masses isolées : Respectez scrupuleusement la topologie du schéma d'origine lors de l'implantation de votre pièce NOS neuve. Si le concepteur de la carte a utilisé un convertisseur isolé comme le DTS5-12S200, c'est pour séparer les environnements électriques. Ne commettez jamais l'erreur de relier la broche de masse de sortie (Output Common/GND) à la masse d'entrée (Input GND) sur votre banc d'essai ou lors d'une modification de circuit, sous peine d'annuler instantanément le bénéfice de l'isolation galvanique et de risquer l'injection de parasites logiques dans votre chaîne de mesure ou de communication.
Précautions de dessoudage et gestion de la masse thermique : Les broches traversantes de ces modules d'alimentation SCI sont de forte section et sont presque toujours soudées sur de larges plans de cuivre (GND et rails de puissance) qui absorbent instantanément la chaleur du fer à souder. Pour extraire proprement le module défectueux sans détruire le circuit imprimé ou décoller les pistes de la carte, utilisez un fer à souder puissant ou une station de dessoudage à aspiration mécanique calée à 335-340 degrés Celsius maximum. Appliquez généreusement du flux de brasage de haute qualité pour fluidifier l'étain d'époque au plomb et utilisez une tresse à dessouder large pour vider entièrement chaque trou. Nettoyez l'emplacement à l'alcool isopropylique. Pour souder votre composant NOS neuf, insérez-le bien à plat contre le circuit imprimé et réalisez des soudures franches mais rapides pour éviter de propager une chaleur excessive à l'intérieur du boîtier plastique scellé.
