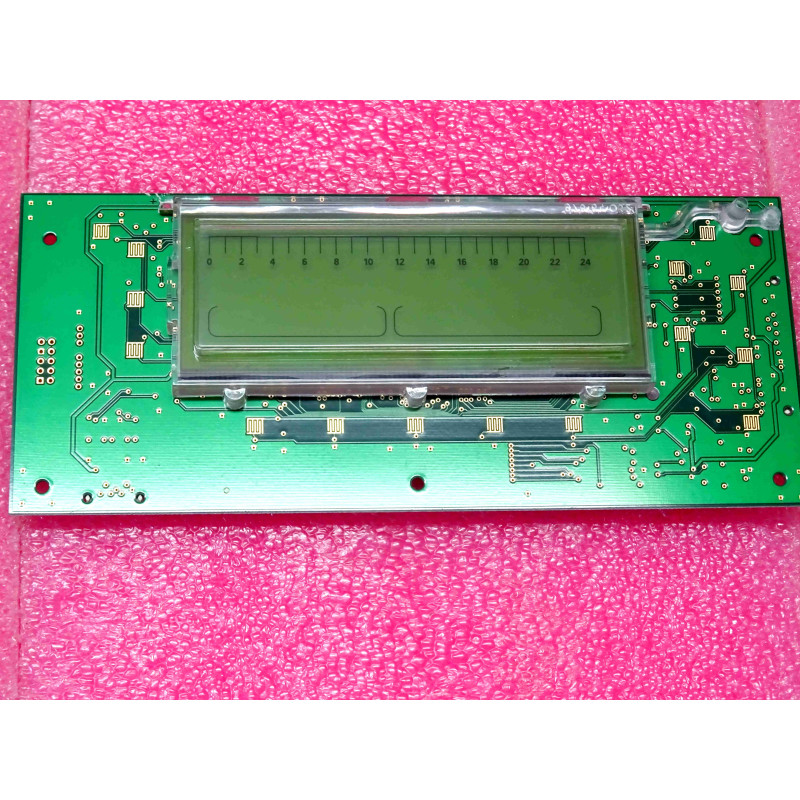

La carte CPU d'unité centrale et d'affichage De Dietrich (référence constructeur 200008102, versions DTG E 130 - 35 A 115 et Econox Plus Édition 3) est le module électronique de commande et de régulation principal destiné aux chaudières de la gamme commerciale et collective, notamment les modèles De Dietrich C 210-210 ECO (MC ECO210/II).
Type de Composant : Carte électronique CPU / Unité centrale de commande, de régulation et d'affichage (Boîtier de contrôle de chaudière).
Fabricant : De Dietrich Thermique.
Références Constructeur : 200008102 / MC ECO210/II / DTG E 130 - 35 A 115 / Econox Plus (Édition 3).
Compatibilité Chaudière : Gamme De Dietrich C 210-210 ECO et modèles associés de type MC ECO210.
Fonctions Principales :
Gestion de la séquence d'allumage, de la régulation thermique et de la sécurité de combustion.
Interface utilisateur / affichage des paramètres de fonctionnement, des températures et des codes défauts de la chaudière.
Pilotage des circulateurs, des vannes et des organes de régulation du circuit de chauffage.
Conditionnement : Unité complète (carte CPU / affichage seule).
Signification de la conception :
Cerveau du système : Centralise l'ensemble des informations issues des sondes de température, des sécurités hydrauliques et de gaz pour optimiser le rendement de la chaudière.
Maintenance et Remplacement : Conçue pour un échange standard direct sur les armoires de contrôle des chaudières sol gaz de la série C 210 ECO en cas de défaillance électronique ou de défaut d'affichage.
Repérage et Consignes de Sécurité : Avant toute intervention, coupez impérativement l'alimentation électrique générale (230V / 400V) de la chaudière. Repérez soigneusement l'emplacement de chaque connecteur (nappes de communication, sondes, alimentations, bus de terrain) avant le démontage de la carte défectueuse.
Environnement : Chaufferies, locaux techniques et maintenance d'installations de chauffage collectif ou semi-collectif.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants : Absence totale d'affichage sur le panneau de commande, écran figé, codes d'erreur de communication interne, ou impossibilité de démarrer le brûleur malgré la présence d'une alimentation secteur stable.
Mesures : Contrôler la présence des tensions d'alimentation BT (basse tension régulée, ex: 5V / 12V / 24V) en sortie des transformateurs ou alimentations de l'armoire, et vérifier l'intégrité des fusibles de protection de la carte CPU.
Recommandations de Montage & Restauration :
Manipulation : Manipulez la carte électronique en respectant scrupuleusement les règles de protection contre les décharges électrostatiques (ESD). Veillez au parfait verrouillage des connecteurs à enclenchement et des nappes souples pour éviter les faux contacts intermittents dus aux vibrations de la chaufferie.
