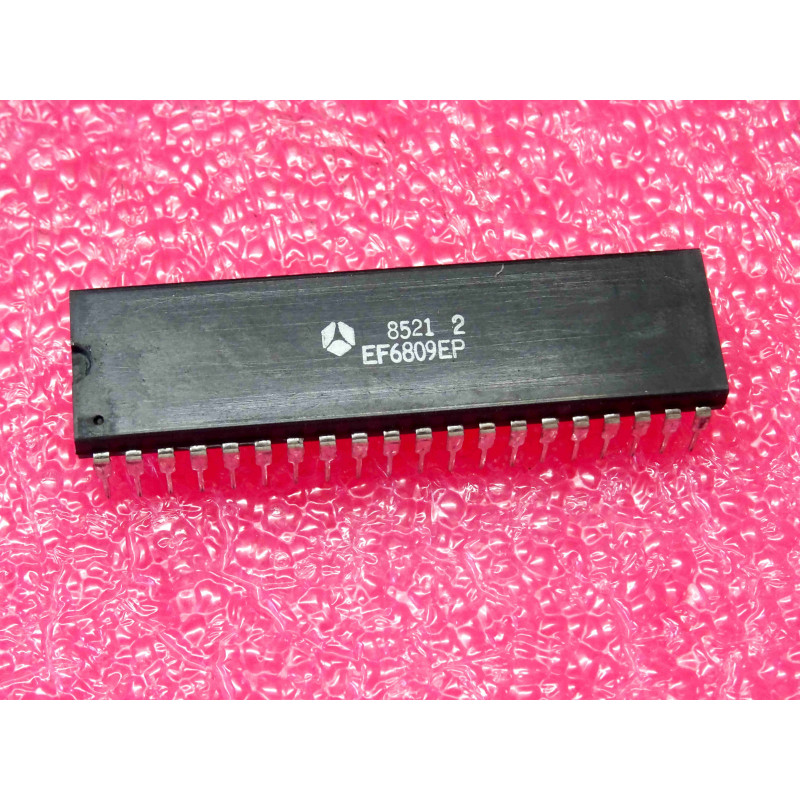

Le EF6809EP est un microprocesseur 8-bits mythique et hautement performant de la fin des années 70 et des années 80. Développé à l'origine par Motorola (sous la référence MC6809E) et fabriqué sous licence en France par Thomson-EFCIS, il est logé dans un boîtier DIP40 large.
Le suffixe P désigne le boîtier plastique et le 1 MHz indique sa fréquence d'horloge nominale d'époque. Bien que classé comme un processeur 8-bits, il dispose d'une architecture interne avancée avec plusieurs registres de 16 bits, ce qui en faisait le processeur 8-bits le plus puissant de sa génération.
C'est une pièce maîtresse de l'histoire de l'informatique en France, indissociable des ordinateurs familiaux du plan informatique pour tous : les Thomson TO7, TO7/70, MO5, TO8 et TO9, mais aussi de nombreuses bornes d'arcade (comme Williams Joust ou Defender) et de systèmes industriels.
C'est le piège absolu en atelier : la lettre E dans la référence EF6809EP signifie External Clock (Horloge Externe).
Contrairement au 6809 standard (EF6809P) qui intègre son propre oscillateur et nécessite simplement un quartz relié à ses broches, la version 6809E ne possède aucun oscillateur interne. Il a impérativement besoin qu'un circuit externe lui fournisse deux signaux d'horloge logiques distincts, en quadrature de phase, appelés E (Enable) et Q (Quadrature) sur ses broches 34 et 35.
⚠️ Incompatibilité : Un processeur EF6809EP (version E) ne fonctionnera jamais sur une carte conçue pour un EF6809P standard, et inversement, bien qu'ils partagent le même boîtier DIP40.
Conseils Pro pour la Réparation (Thomson MO5 / TO7) :
Le coup de chaud d'époque : Le 6809 est un processeur qui chauffe modérément mais subit les outrages du temps. Sur les cartes mères Thomson, si l'ordinateur démarre sur un écran noir ou des caractères aléatoires (et que les tensions d'alimentation de l'atelier sont propres), le CPU ou son support d'époque sont les premiers suspects.
Précautions d'extraction : Les circuits imprimés d'époque de Thomson utilisent des pistes de cuivre fines et fragiles. Si le processeur n'est pas sur support tulipe et que vous devez le dessouder, utilisez une station de dessoudage à aspiration thermique réglée au plus juste pour ne pas décoller les pastilles du PCB.
