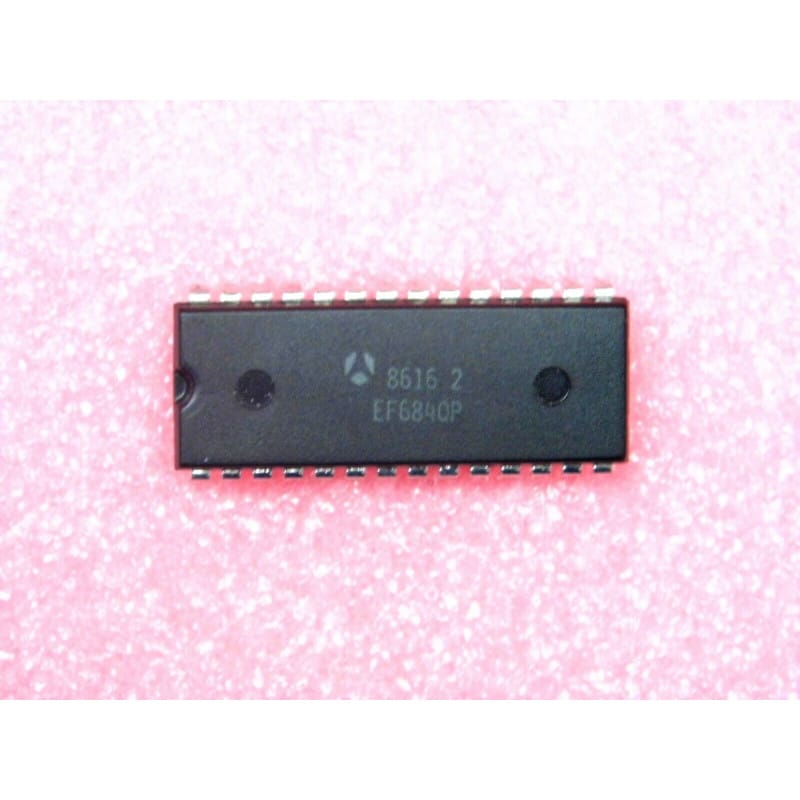

Le EF6840P (développé à l'origine par Motorola sous la référence MC6840P et produit sous licence européenne par Thomson-EFCIS / STMicroelectronics) est un générateur de fonctions de temporisation et de comptage programmable (Programmable Timer Module - PTM). Logé dans un boîtier DIP plastique à 28 broches (PDIP28), ce circuit intégré phare des années 80 et 90 est un périphérique incontournable de la famille de microprocesseurs 6800.
Sa fonction principale est de décharger le processeur central (comme le 6800, 6802 ou 6809) des tâches lourdes liées au temps réel. Il intègre trois compteurs internes indépendants de 16 bits. Chaque compteur peut être configuré séparément pour mesurer des durées d'impulsions, compter des événements externes, générer des signaux carrés à fréquence programmable, ou déclencher des interruptions système ultra-précises. Le suffixe "P" désigne le format de boîtier plastique traversant à 28 broches au pas standard de 2,54 mm.
Fabricant : STMicroelectronics / Thomson (EFCIS)
Équivalent exact : Motorola MC6840P
Fonction : Triple compteur/temporisateur programmable 16 bits.
Architecture interne :
3 temporisateurs de 16 bits indépendants.
Registres de contrôle dédiés pour configurer le mode de fonctionnement de chaque canal (mode monocoup, génération de fréquence continue, mesure de période).
Une section d'interface de bus de données parallèle 8 bits asynchrone, directement compatible avec les lignes de contrôle de la famille 6800 (E, R/W, CS, RS0-RS2).
Performances clés :
Entrées/Sorties dédiées : Chaque temporisateur possède sa propre entrée d'horloge externe (CLK), sa ligne de déclenchement (GATE) et sa sortie de signal (OUT).
Gestion des interruptions : Une broche de sortie IRQ unique (à collecteur ouvert) permet d'alerter instantanément le processeur dès qu'un compteur arrive à zéro.
Alimentation unique : Fonctionne de manière standard avec un seul rail d'alimentation positive de +5V.
Diagnostic Express (Le microprocesseur plante ou les fonctions de temps sont figées) :
Le piège du signal d'horloge Enable (Broche 25 - E) : Le EF6840P synchronise toutes ses opérations d'écriture et de lecture internes sur le front descendant du signal d'horloge système "E" (Enable) provenant du processeur. Si cette piste est coupée ou si le signal est bruité à l'oscilloscope, le processeur ne pourra plus jamais communiquer avec les registres du temporisateur, bloquant le démarrage ou l'initialisation de l'appareil.
Contrôle de la ligne IRQ (Broche 22) : La ligne d'interruption est une sortie active à l'état bas de type collecteur ouvert. Elle est connectée en parallèle avec d'autres périphériques sur la ligne IRQ du processeur. Si le EF6840P subit un crash interne ou un court-circuit, il peut maintenir cette broche 22 collée à la masse en permanence. Cela sature le processeur d'interruptions fantômes, simulant une panne de la puce CPU elle-même. Débroche le temporisateur pour voir si le bus redémarre.
Recommandations de Montage :
Utilisation d'un support DIP28 large (600 mil) : En raison de son format étendu à 28 broches, l'implantation d'un support tulipe de bonne qualité est fortement recommandée sur ton établi. Cela préserve les pistes fragiles des cartes mères vintage (comme celles des flippers, des premiers micro-ordinateurs ou des automates industriels) lors des phases de test ou de remplacement.
Le piège des lignes de sélection de registres (RS0, RS1, RS2) : Ces trois broches (broches 2, 3 et 4) servent au processeur à pointer le registre interne qu'il souhaite lire ou modifier. Elles sont généralement reliées aux lignes de poids faible du bus d'adresses (A0, A1, A2). Vérifie minutieusement leur continuité à l'aide de ton testeur de diode : une seule ligne coupée faossera totalement l'adressage interne, rendant la configuration des compteurs aberrante.
Découplage local : Pour éviter que les commutations rapides du bus de données 8 bits ne créent des chutes de tension locales, place un condensateur céramique standard de 100 nF au plus près de la broche 14 (Vcc / +5V) par rapport à la broche 1 (GND / Masse).
