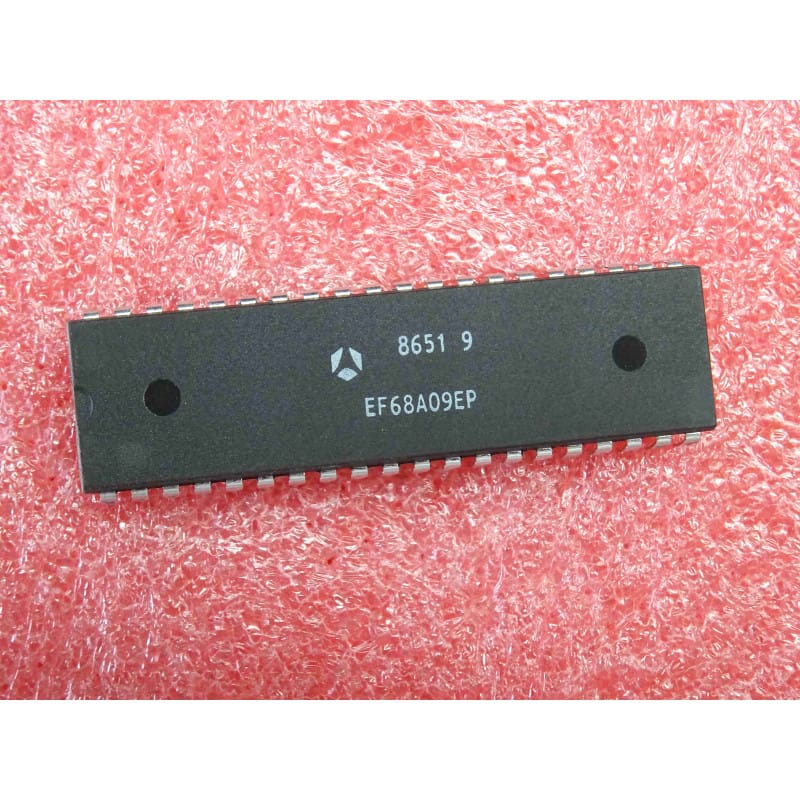

Ce microprocesseur vintage 8/16 bits (8-Bit Microprocessing Unit - MPU), référence EF68A09EP (EF 68A09 EP) fabriqué par Thomson-CSF / SGS-Thomson (STMicroelectronics) sous seconde source officielle Motorola (Motorola MC68A09P), est l'un des processeurs 8 bits les plus puissants et avancés de son époque.
Cadencé à 1,5 MHz (grade de vitesse « A » : 1,0 MHz pour le standard 6809, 1,5 MHz pour le 68A09, 2,0 MHz pour le 68B09), ce modèle intègre son propre générateur d'horloge interne sur puce (nécessite simplement un quartz ou circuit résonant externe entre ses broches XTAL/EXTAL, contrairement à la version 6809E qui requiert une horloge externe en quadrature). Doté d'une architecture interne innovante avec registres d'index doubles (X, Y), pointeurs de pile doubles (U, S) et support natif du code indépendant de la position (PIC) et de la réentrance, il est le processeur emblématique des micro-ordinateurs français des années 80 (Thomson TO7/70, MO5, TO8, TO9), de bornes d'arcade cultes et de consoles de jeu vectorielles. Composant d'origine constructeur 100 % neuf d'époque (New Old Stock - NOS) en boîtier DIP-40 plastique (DIL40 standard 600 mils).
Architecture 8/16 Bits Remarquable : Considéré par les développeurs en assembleur comme le sommet technologique de l'ère 8 bits grâce à ses deux accumulateurs fusionnables en un registre 16 bits (D), son instruction matérielle MUL et ses multiples modes d'adressage évolués.
Générateur d'Horloge Interne Intégré : Contrairement aux modèles avec suffixe « E » (MC6809E / EF6809E) qui nécessitent un contrôleur de bus externe (ex. MC6883 / SAM), ce 68A09 standard génère ses signaux de synchronisation E et Q en interne à partir d'un simple quartz.
Grade de Vitesse 1,5 MHz (68A) : Apporte une marge de sécurité thermique et d'horloge lorsqu'il remplace un 6809 standard 1,0 MHz, garantissant une stabilité sans faille.
Composant Neuf d'Époque (NOS) : Idéal pour restaurer une machine de collection sans risque de pannes dues à l'usure thermique ou aux micro-fissures d'anciens composants dessoudés.
Applications Recommandées :
Micro-Informatique Rétro & Gamme Thomson :
Ordinateurs mythiques du plan « Informatique Pour Tous » : Thomson TO7/70, MO5, MO6, TO8, TO8D, TO9, TO9+.
Dragon 32 / Dragon 64, Tandy TRS-80 Color Computer (CoCo 1 / CoCo 2 - selon version d'horloge interne/externe).
Consoles de Jeu & Arcade :
Vectrex (MB / GCE) : Processeur central gérant le moteur de jeu et le processeur d'affichage vectoriel.
Bornes d'Arcade Vintage & Systèmes JAMMA : Bornes Williams (Defender, Joust, Robotron: 2084, Sinistar, Stargate), Konami (Track & Field, Hyper Olympic), Namco, Bally-Midway.
Instruments de Musique & Synthétiseurs Vintage : Claviers arrangeurs, samplers d'époque (ex. Oberheim, Fairlight CMI) et interfaces MIDI des années 80.
Conseils d'Atelier & Remplacement :
Rétrocompatibilité de fréquence : Un 68A09 (1,5 MHz) remplace à 100 % un 6809 (1,0 MHz) sur n'importe quel montage à horloge interne.
Attention à la variante d'horloge : Ne pas confondre avec le 68A09E / EF68A09E (qui n'a pas les mêmes broches 38/39 : OSC/XTAL vs LIC/TSC). Ce modèle EF68A09EP est la version à horloge interne standard.
Équivalences Directes Broche à Broche (6809 / 68A09 DIP-40 Horloge Interne) :
Motorola MC68A09P / MC6809P, Hitachi HD68A09P / HD6809P, AMI S6809 / S68A09, Fujitsu MB8861 / MB8870.
Semi-conducteurs Rétro & Microprocesseurs / Fabricant : Thomson-CSF - SGS-Thomson / Réf : EF68A09EP (MC68A09P) / Architecture : 8/16 bits MPU / Vitesse : 1,5 MHz (Grade A) / Horloge : Interne / Boîtier : DIP-40 (DIL40 standard) / État : 100 % Neuf d'Origine (NOS).
