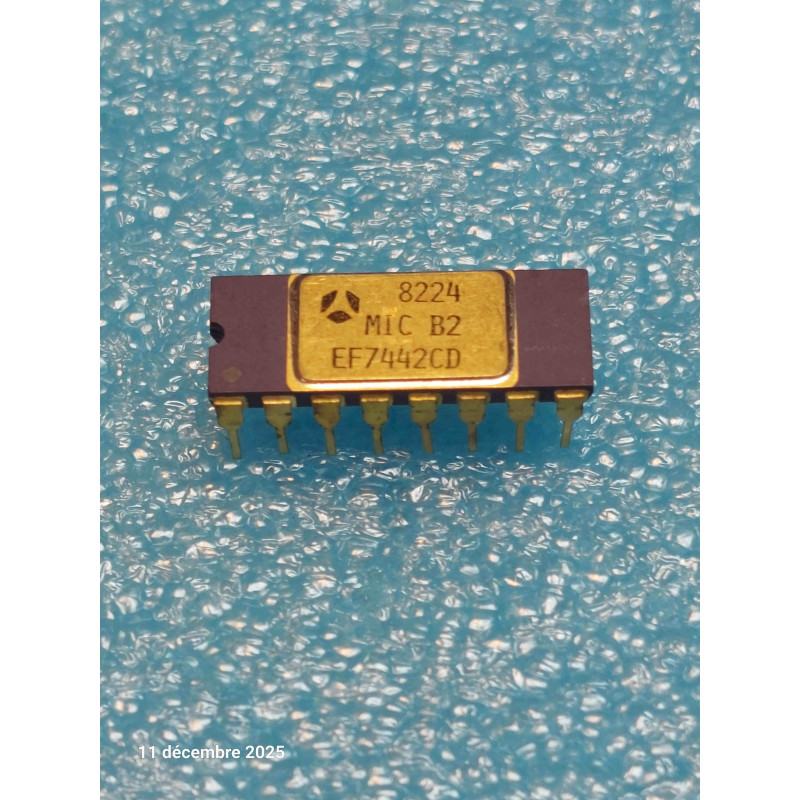

Le EF7442CD (de Thomson) est un décodeur de haute qualité convertissant un code BCD (Binary Coded Decimal) à 4 bits en une sortie décimale parmi 10. Sa construction robuste avec des broches dorées est typique des composants destinés à l'aérospatiale ou aux systèmes industriels exigeants.
Note technique :
Fonctionnement : Le composant reçoit 4 entrées binaires (A, B, C, D) et active l'une des 10 sorties (0 à 9) en la faisant passer à l'état BAS.
Finition "Gold Pins" : Le boîtier céramique avec broches dorées offre une conductivité supérieure et une protection exceptionnelle contre l'oxydation. C'est une pièce de choix pour des restaurations où la longévité est primordiale.
Compatibilité : Il fait partie de la célèbre série 74xx, le standard absolu de la logique numérique. Il est interchangeable avec les 7442 classiques, tout en offrant une meilleure résistance thermique grâce à son encapsulage céramique.
Conseils Pro :
Sorties actives à l'état BAS : Attention, les sorties du 7442 sont "Active Low". Cela signifie que la sortie sélectionnée est à 0 Volt, alors que toutes les autres sorties sont au niveau HAUT (5 Volts). Si vous pilotez des LED, vous devez les brancher entre le 5V et la sortie du CI, et non entre la sortie et la masse.
Gestion des entrées : Ne laissez jamais d'entrées flottantes sur un circuit TTL. Si vous n'utilisez pas toutes les lignes d'adresse, reliez les entrées inutilisées à la masse ou au 5V.
Maintenance (NOS) : Ce CI est robuste, mais il est sensible aux surcharges. Si une sortie ne répond plus, vérifiez le courant consommé par la charge : le 7442 n'est pas conçu pour piloter directement des ampoules ou des charges importantes sans étage de puissance.
