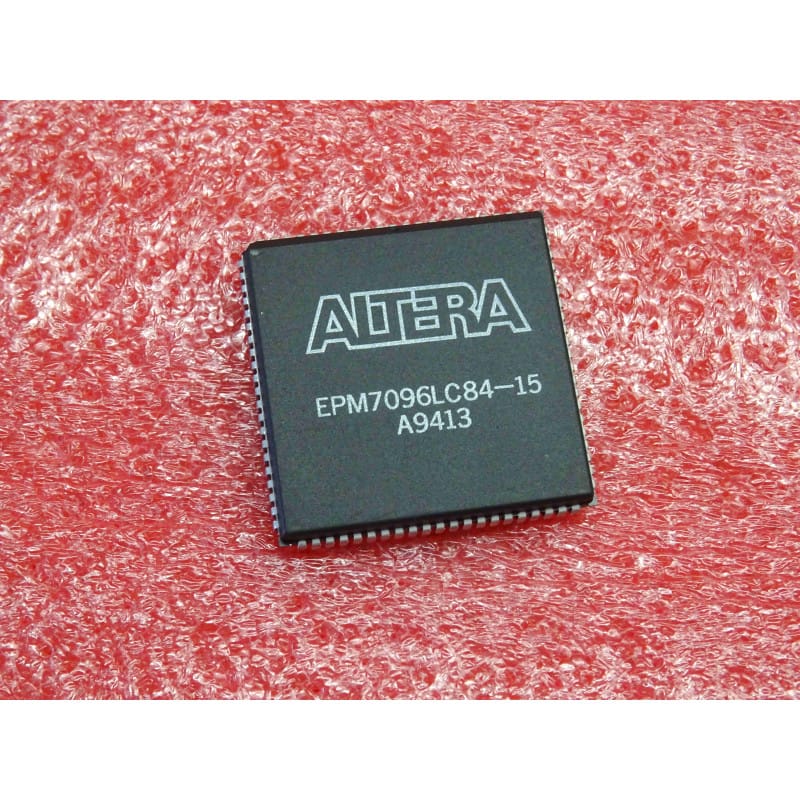

Le EPM7096LC84-15 est un circuit logique programmable de haute technologie historique, conçu et fabriqué aux États-Unis par Altera (pionnier des puces configurables, aujourd'hui division d'Intel). Ce composant industriel de puissance adopte le format d'un boîtier carré rétro-compatible destiné au montage en surface ou sur support de type PLCC-84 (Plastic Leaded Chip Carrier à 84 broches avec broches en "J").
Le suffixe LC84 spécifie de manière stricte le boîtier PLCC en plastique à 84 broches, tandis que l'indice -15 valide une vitesse de propagation globale ultra-rapide de 15 nanosecondes entre les broches d'entrées et de sorties.
Il s'agit d'un composant logique programmable complexe (CPLD) haute performance basé sur une architecture EEPROM effaçable et reprogrammable électriquement, doté de 96 macrocellules (High-Performance EEPROM-Based CPLD, boîtier PLCC-84 d'Altera). Issu de la célèbre famille MAX 7000, l'EPM7096LC84-15 permet de centraliser et de remplacer plusieurs dizaines de boîtiers logiques discrets de la série 7400 sur une seule puce. Il intègre 96 macrocellules réparties dans des blocs de réseau logique (LAB) interconnectés par une matrice d'interconnexion programmable (PIA) ultra-rapide et déterministe. On retrouve principalement ce circuit au cœur des contrôleurs de bus industriels des années 90, des interfaces de communication de cartes mères rétro-computing, de l'instrumentation de mesure et des automates. Géré en qualité New Old Stock (NOS), ce boîtier Altera d'origine avec son marquage d'époque est une pièce critique irremplaçable pour la maintenance curative ou la restauration de systèmes numériques complexes.
Le diagnostic de la perte de configuration ou corruption (Le piège de la rétention des données EEPROM) : Bien que l'architecture MAX 7000 soit basée sur de l'EEPROM non-volatile, la durée de rétention des cellules d'époque est généralement garantie pour 20 à 30 ans. Méthode d'atelier : Si une machine industrielle ou une carte vintage refuse de démarrer ou affiche un comportement erratique à chaud alors que les tensions d'alimentation de 5V sont parfaites, les bits de configuration de l'EPM7096 peuvent avoir subi une décharge lente naturelle. Si vous possédez le fichier JEDEC d'origine et un programmateur d'atelier compatible prenant en charge le protocole d'écriture Altera sous 5V, tentez une lecture ou réécriture complète sur ta pièce NOS.
Le piège de la manipulation électrostatique (ESD) sur PLCC-84 : Les puces programmables CMOS d'anciennes générations comme l'EPM7096LC84 sont extrêmement sensibles aux décharges électrostatiques invisibles de l'établi. Une manipulation sans bracelet de protection antistatique ou sur un plan de travail non relié à la masse peut claquer partiellement la matrice d'interconnexion interne (PIA) ou griller une macrocellule sans détruire totalement le circuit. Utilisez impérativement un tapis antistatique lors de l'insertion ou de la programmation.
Extraction et insertion en règle de l'art (L'outil extracteur PLCC obligatoire) : Si le composant de la carte en panne est monté sur un support traversant PLCC-84 d'époque, ne tentez jamais de l'extraire à l'aide d'un tournevis plat. Vous risquez de fissurer instantanément le plastique fragile du support ou de tordre irrémédiablement les pattes en "J" de la puce. Utilisez exclusivement une pince extractrice PLCC dédiée. Lors de l'insertion de ton exemplaire NOS, veillez à aligner parfaitement le détrompeur (le coin biseauté du boîtier) avec le repère du support avant d'exercer une pression verticale ferme et uniforme.
Précautions de brasage direct sur carte CMS : Si la puce est soudée directement sur le circuit imprimé sans support, le dessoudage à l'air chaud nécessite une grande maîtrise pour ne pas décoller les 84 fines pistes de cuivre. Appliquez un flux de qualité. Pour le soudage de ton composant de rechange NOS, l'utilisation d'une panne à flux inversé (mini-vague) avec un fil d'étain au plomb est idéale pour obtenir des joints parfaits en "J" sans créer de ponts d'étain accidentels entre les broches très rapprochées. Nettoyez méticuleusement la zone à l'alcool isopropylique après brasage.
